Латунь — это сплав двух металлов: меди и цинка. Ее можно встретить во всех отраслях промышленности. Она служит основой для изготовления множества деталей и даже декоративных украшений. Однако каждая марка имеет набор уникальных характеристик и подходит только для конкретных условий эксплуатации.
Ключ к успеху применения латуни — понимание взаимосвязи ее состава, свойств и назначения. Неправильно выбранная марка латуни ведет не только к перерасходу средств, но и к снижению надежности изделий. Критически важно понимать, как легирующие элементы влияют на эксплуатационные характеристики.

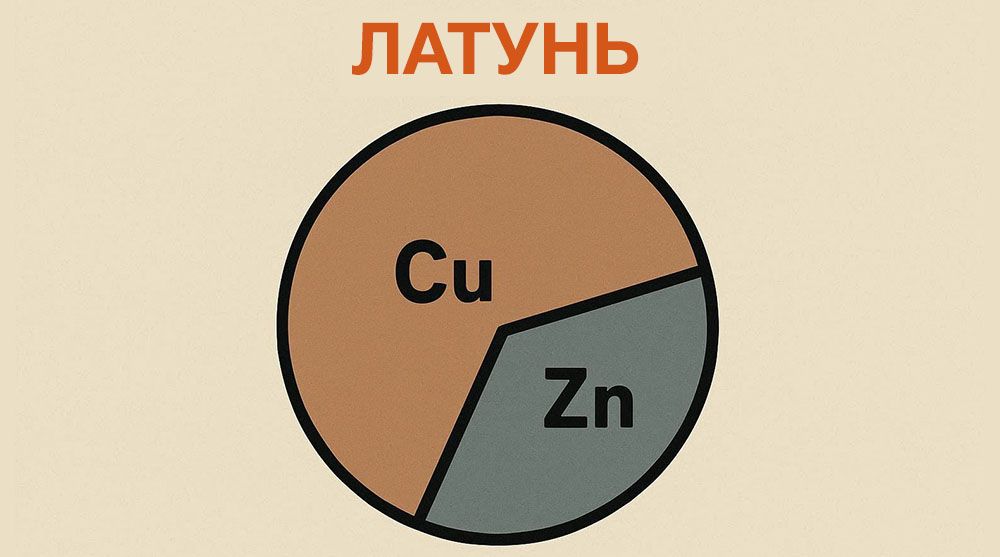

Латунь — это сплав двух металлов и не только: что внутри и как это влияет на свойства
Латунь относится к медно-цинковым сплавам. Благодаря отличным свойствам она служит для производства различных изделий — от всем знакомых шаровых кранов до электрических клемм.
Основа: медь и цинк
Основу сплава составляют медь и цинк. Медь отвечает за высокую коррозионную стойкость, электро- и теплопроводность, а также пластичность. Цинк удешевляет сплав, повышает его прочность и улучшает обрабатываемость Он определяет цвет металла: при концентрации цинка 5–20% латунь называется томпаком и имеет красноватый медный оттенок, а при 20–36% приобретает всем знакомый золотистый цвет.
Классификация латуни
Есть два типа латуней — бывают простые (двухкомпонентные) и специальные (многокомпонентные). В первых количество примесей в сплаве может быть незначительным и нормируется требованиями ГОСТ 15527-2004. Многокомпонентный металл содержит различные легирующие добавки, с помощью которых приобретает требуемые свойства для конкретных условий эксплуатации.
К простым сплавам относятся:
- Однофазные альфа-латуни с содержанием цинка до 39%. Пластичны и прочны, подходят для обработки в холодном состоянии.
- Двухфазные альфа-бета латуни с 39–46% цинка. Прочны, но мало пластичны из-за наличия хрупкой фазы. Обрабатываются давлением только в горячем состоянии.
В простых (двухкомпонентных) латунях присутствует только медь и цинк, сумма которых равна 100% за вычетом примесей (они могут составлять сотые и десятые доли процента). Например, в сплаве Л75 с 75% содержанием меди доля цинка составит около 25%.
Латунь может быть литейной и деформируемой (обрабатываемой давлением). Первый тип за счет жидкотекучести и низкой склонности к ликвации используется для литья.
Деформируемый же металл предназначен для изготовления высокопрочных деталей под давлением. Он пластичен и хорошо обрабатывается резанием.
Ключевые легирующие добавки и их миссия
Олово (Sn). «Защитить от воды». Увеличивает прочность и стойкость к коррозии в морской воде, что актуально для морских латуней.
Свинец (Pb). «Сделать обрабатываемой». Значительно улучшает обрабатываемость металла резанием, но снижает пластичность.
Алюминий (Al), марганец (Mn) и кремний (Si). «Усилить и защитить». Обеспечивают высокую прочность, износостойкость и снижают окислительные процессы, создавая защитную оксидную пленку на поверхности.
Железо (Fe) и никель (Ni). «Упрочнить и облагородить». Улучшают структуру и механические свойства сплава, изменяют его цвет. Никель увеличивает стойкость к коррозии в агрессивной среде, а железо снижает зернистость.
Сплавы называются по типу легирующего элемента — свинцовистые, алюминиевые, кремнистые и т.д. В сложнолегированных латунях с несколькими добавками каждый элемент пишется через дефис (например, алюминиево-железные). Такие сплавы имеют более высокие механические и эксплуатационные свойства.
Пример применения: ЛАН59-3-2 — это латунь с алюминием и никелем, подходящая для тяжелых условий эксплуатации. Она устойчива к коррозии в морской воде и обладает повышенной стойкостью к нагрузкам и трению.
Маркировка и свойства: как читать шифр и прогнозировать поведение материала
Знания о маркировке и ключевых свойствах сплавов помогут быстро сориентироваться в разнообразии марок и сделать правильный выбор.

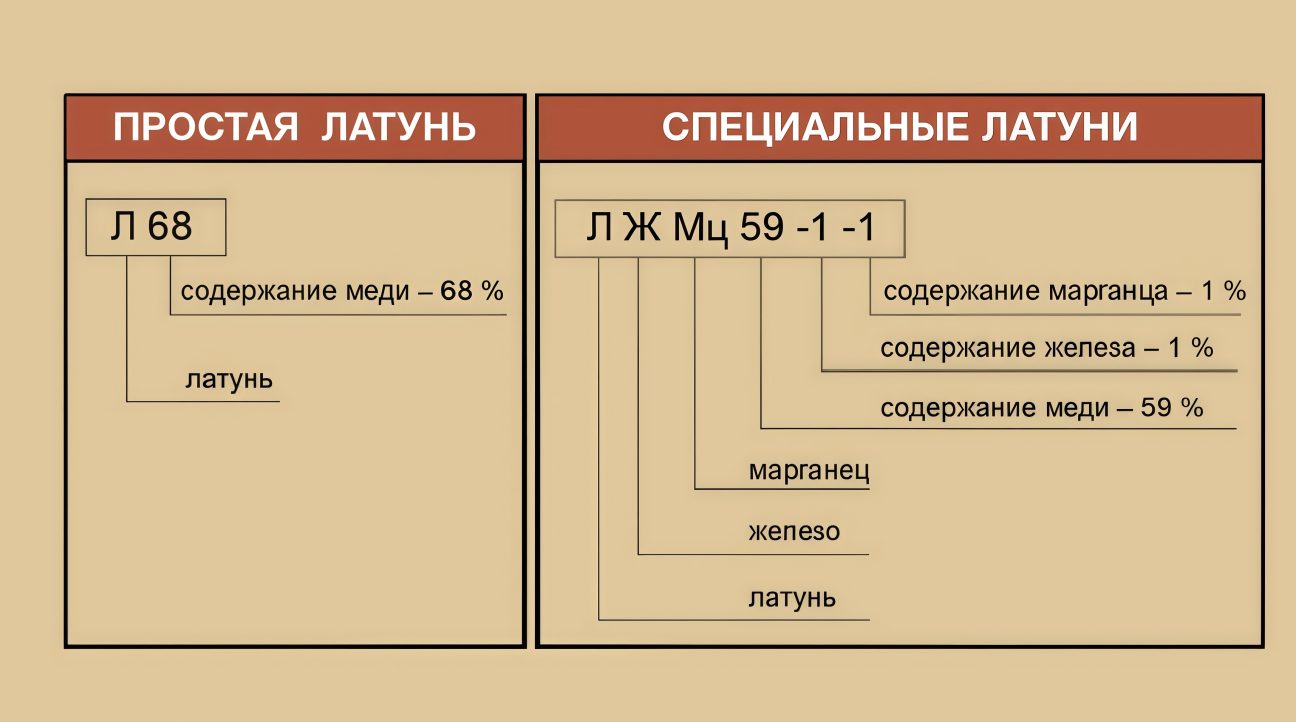

Российская система расшифровки по ГОСТ
С двухкомпонентными сплавами все просто. Первая буква «Л» в наименовании обозначает латунь, а следующие две цифры — процент содержания меди. Например, в марке Л63 присутствует 63% меди и, следовательно, 37% цинка.
У многокомпонентных сплавов более сложные обозначения. После первой буквы «Л» здесь ставится ряд других букв, указывающих на процент содержания легирующих добавок:
- «С» — свинец;
- «О» — олово;
- «А» — алюминий;
- «Мц» — марганец,
- «Ж» — железо;
- «К» — кремний;
- «Н» — никель.
После букв идут цифры, обозначающие процент содержания добавок.
Сравним расшифровку на примерах.
ЛС59-1:
- Л — латунь;
- С — свинец;
- 59 — процентное содержание меди (59%);
- 1 — процент содержания свинца (1%).
Остальную долю сплава составляет цинк:
100-59-1=40%
ЛАЖ60-1-1:
- Л — латунь;
- А — алюминий;
- Ж — железо;
- 60 — содержание меди в сплаве (60%);
- 1 — процентное содержание алюминия (1%);
- 1 — процентное содержание железа (1%).
Соответственно, в ЛАЖ60-1-1 присутствует 38% цинка.
Ключевые свойства для производственника
Механические. Главное преимущество латуней — сохранение пластичности даже при низких температурах. Благодаря этому их можно использовать в том числе качестве основы для производства спецоборудования, эксплуатируемого в условиях Крайнего Севера.
Рассмотрим усредненные механические свойства латуни в таблице.
| Предел прочности | 300–550 МПа |
| Твердость по Бринеллю | 50–150 HB |
| Предел текучести | 90–410 МПа |
| Относительное удлинение | 20–40% |
| Ударная вязкость | 140–250 кДж/м2 |
Любые свойства латуни зависят от составасплава и его состояния (мягкое, полутвердое, твердое). К примеру, для деформируемого Л63 и свинцовой ЛС59-1 предел прочности составит 330–450 и 390–500 МПа соответственно, а предел текучести — 100–410 и 100–120 МПа.
Технологические. Металл можно подвергать различным способам обработки. Латунь можно подвергать горячей и холодной обработке давлением, резать на токарных, фрезерных и сверлильных станках, штамповать, прокатывать и отливать.
Для холодной обработки больше подходят однофазные латуни. Двухфазные сплавы нуждаются в термообработке при температуре от +300 до +700°C.
Эксплуатационные. При правильном подборе легирующих добавок сплавы латуни обладают высокой коррозионной стойкостью и могут использоваться в различных средах. Например, многие литейные марки характеризуются высокой износостойкостью, а добавление свинца повышает их антифрикционные свойства.
Высокая теплопроводность позволяет применять латунный сплав для теплообменных аппаратов, радиаторов и другого нагревательного оборудования. Отсутствие магнитных свойств исключает появление помех от магнитного поля.
Практика применения: выбираем сплав под конкретную задачу
Назначение различных сплавов латуни регламентировано ГОСТ 15527-2004 и ГОСТ 17711-93. Ниже — варианты применения с примерами.
Сантехника и арматура
Для бытовой сантехники, арматуры и пищевой промышленности применяются сорта с минимальным содержанием свинца (например, не более 0,05% для Л63 и до 1,9% для ЛС59-1). Он негативно влияет на состав воды и несет угрозу для здоровья человека.
Бессвинцовый сплав при соблюдении технологии производства полностью безопасен для пищевого применения. Такой металл плохо поддается обработке, поэтому детали из него имеют более высокую себестоимость.
Марки для сантехники и арматуры:
- ЛС59-1. Подходит для кранов, фитингов и вентилей за счет идеальной обрабатываемости. Это автоматный металл, который хорошо показал себя в массовом производстве деталей на станках-автоматах.
- Л63 и Л68. Основа для трубопроводной арматуры, волокон теплообменников и сильфонов. Отличаются высокой пластичной и коррозионной стойкостью.
Машиностроение и транспорт
Для судо- и машиностроения используются прочные сплавы с одной или несколькими добавками:
- ЛА77-2 (алюминиевый), ЛО70-1 (оловянный). Эта латунь — морской сплав, предназначенный для судостроения. Она имеет максимальную устойчивость к коррозии и не окисляется в соленой воде.
- ЛАЖ60-1-1, ЛАМш77-2-0-05 (алюминиево-железные и марганцовистые). Применяются для высоконагруженных втулок, седел клапанов и деталей морской техники. Характеризуются повышенной прочностью и стойкостью, за счет чего пригодны для тяжелых условий эксплуатации.
- ЛС, ЛМцС (свинцовые и марганцовистые). Эти сплавы применяются для производства шестерен, втулок и подшипников скольжения. Они имеют минимальное трение и подходят для высоких нагрузок.
Давайте знакомиться
Наш Telegram-канал — это живой блог, где пишет вся команда проекта. У постов есть авторы, и эти авторы будут рады вашим комментариям.
Электротехника
Для электротехнических изделий применяются сплавы с высокой электропроводностью и хорошей обрабатываемостью — Л63, Л68. Из них изготавливают контакты, клеммы и другие токоведущие части линий электропередач, а также компоненты для электроники и автоматики. Такой металл не перегревается при длительной передаче тока, имеет минимальное сопротивление и не подвержен искрению.
Теплообмен
В качестве основы для радиаторов и капиллярных трубок используются томпаки — Л90, Л85, Л96. За счет высокого процента меди они характеризуются отличной теплопроводностью, а также привлекательным цветом и высокой пластичностью.
Для конденсаторных труб оптимален сплав Л63. В нем отлично сочетаются механические свойства, обрабатываемость и стойкость к коррозии.
Крепеж и декоративные элементы
В соответствии с ГОСТ 1759.0-87 для изготовления винтов, болтов и гаек применяются сплавы Л63 и ЛС59-1. Они имеют высокий предел прочности и способны выдерживать большие нагрузки на разрыв и срез.
Основой скульптурных композиций, элементов интерьера и бижутерии выступают пластичные и мягкие сплавы Л90 и Л80. Хорошо имитируют полозолоту простые двухкомпонентные латуни с высоким процентом цинка: Л63, Л68 и Л80.
Выбор подходящего латунного сплава зависит от требуемых характеристик, условий эксплуатации и бюджета проекта. Латунь, сплав меди и цинка, ценится за универсальность, коррозионную стойкость и эстетику. Разные составы придают сплавам особые свойства: высокопластичная патронная латунь (C260) идеальна для глубокой вытяжки, свинцовая латунь (C360) — для высокоскоростной обработки, а адмиралтейская (C443) и морская (C464) латуни, легированные оловом, обладают повышенной стойкостью к агрессивным средам, особенно к морской воде.
Ключевыми критериями выбора являются назначение компонента, необходимость механической обработки и условия эксплуатации. Для декоративных или сложных в изготовлении деталей подойдут C260 или архитектурная латунь (C385). Для точного массового производства фитингов оптимальна легкообрабатываемая C360. В условиях повышенной влажности и коррозии следует выбирать специализированные сплавы типа C443 или C464, несмотря на их более высокую стоимость, так как они обеспечивают долговечность и надежность.
Критерии выбора
Пошаговый алгоритм, который поможет правильно подобрать сплав латуни:
- Условия эксплуатации: высокие температуры, агрессивные среды, питьевая вода и пр.
- Требуемые свойства: пластичность, прочность или обрабатываемость.
- Технология изготовления: резание, штамповка, литье, горячая или холодная обработка давлением.
- Выбор марки: оптимальный вариант сплава с необходимыми свойствами без переспецификации.
- Изучение сертификата: сравнение химического состава и механических свойств в соответствии с ГОСТ.
- Проверка внешнего вида: качественный металл не имеет трещин, посторонних включений и коррозии.
- Анализ стоимости: учет стоимости металла и технологических операций, процент отходов (определяется способом обработки).
Пример применения: для резки на станках подойдут свинцовистые марки (ЛС59-1), для штамповки — однофазные сплавы (Л63, Л68), для агрессивных сред — металлы с оловянными или алюминиевыми добавками (ЛО70-1, ЛА77-2).
Частые ошибки технологов
Применение дорогой морской латуни там, где достаточно ЛС59-1. Переплата составит как минимум 30% от стоимости, а улучшение свойств детали не будет оправдано.
Использование мягкой Л68 для ответственных деталей, работающих на износ. Результат: быстрая деформация узлов и их выход из строя.
Попытка сварки свинцовистых латуней без учета их склонности к горячим трещинам. Это приведет к усадочным напряжениям и разлому детали в месте сварки.
Неучет расслаивания (децинфикации) латуней с высоким содержанием цинка (более 15–20%) в агрессивных средах. Влечет за собой вымывание цинка и образование пористой структуры металла с измененными механическими свойствами.
Эффективность применения латуни на 90% определяется корректным подбором марки под конкретную задачу. Ключевой вывод: не существует универсальных или «плохих» сплавов — есть неверно выбранные. Поэтому финальным и обязательным шагом должен быть запрос сертификата, подтверждающего химический состав и механические свойства материала.
