Как отремонтировать металлоконструкцию, чтобы она прослужила еще несколько десятилетий? Если пропустить этап зачистки, выбрать неподходящий грунт или не проверить сварные швы, всё развалится через год.
Статья поможет разобраться, как разглядеть первые признаки износа, какие методы правки и сварки действительно работают, чем усилить металл без утяжеления (да, такое возможно), как подобрать покрытие и проверить качество работ.
Металлоконструкции держат на себе мосты и эстакады, формируют каркасы высотных зданий, несут линии электропередачи и трубопроводы. Без них невозможна ни городская жизнь, ни промышленное производство.
Но даже самый прочный металл не вечен. Со временем на балках появляются рыжие пятна коррозии, в узлах соединений зарождаются микротрещины от усталости материала, а на опорах возникают вмятины от случайных ударов.
Игнорировать такое опасно, а полностью сносить и делать заново — дорого. Лучше восстановить.
Эта статья поможет выяснить, как продлить срок службы металлоконструкций. Вы узнаете, как вовремя заметить первые признаки проблем и не пропустить момент, когда ремонт еще возможен. Разберем, как именно восстанавливать металлоконструкции и как защитить их от будущих повреждений.
Если вы отвечаете за эксплуатацию сооружений, планируете ремонт металлоконструкций или хотите найти способ сэкономить без ущерба для надежности — этот материал для вас.
Диагностика — это основа
Прежде чем начать ремонт, нужно провести техническую диагностику.
Визуальный осмотр. Подойдите к конструкции и внимательно изучите каждую деталь. Возможно, вы заметите небольшую коррозию на ребре жесткости, еле заметную трещину вдоль сварного шва или «просевшую» стойку: прогиб пока небольшой, но он уже меняет распределение нагрузок. Все эти дефекты можно исправить, если вовремя принять меры.
Особое внимание уделите типовым зонам концентрации напряжений: сварным швам, узлам крепления, местам резкого изменения сечения и контакту с агрессивными средами. Не забудьте про участки, где ранее проводились ремонты, случались аварии или изменилась нагрузка. Для каждого типа конструкций есть свои критические точки: у мостов — опорные части, у каркасов зданий — колонны у основания, у резервуаров — днище и сварные швы по периметру.
При осмотре используйте инструменты. Например, штангенциркуль покажет, насколько истончились кромки, уровень и отвес выявят отклонения от вертикали, а специальные шаблоны помогут сравнить фактические формы с проектными.
Допустим, вы обнаружили вмятину глубиной 8 мм на нагруженном узле — вроде бы мелочь, но разрушения и начинаются с таких мелочей.
Методы неразрушающего контроля помогут понять, насколько серьезна трещина или вмятина. Например, можно приложить к поверхности конструкции ультразвуковой толщиномер и за секунду определить реальную толщину металла. Допустим, проектная толщина стенки трубы — 10 мм, а прибор показывает 6,8 мм. Значит, коррозия уже съела треть материала, и конструкция работает на пределе.
Магнитопорошковый контроль покажет трещины, которые сложно разглядеть невооруженным глазом. На подозрительный участок наносят магнитный порошок, и он темными линиями подсвечивает дефекты, которые особенно часто возникают в зонах сварных швов, где металл пережил термические напряжения.
А чтобы разобраться, насколько глубоко разрослась трещина, используют ультразвуковой контроль. Прибор посылает волны сквозь металл и показывает картину внутренних неоднородностей. Например, вы обнаружили трещину длиной 40 мм, которая уходит вглубь на 15 мм. Здесь просто зачистить поверхность не получится — нужно вырезать дефектный участок и ставить заплату.
Иногда приходится действовать еще филиграннее. Допустим, узел визуально не просматривается. Тогда помогут эндоскопы и видеоскопы: камеру на гибком шнуре помещают в самые труднодоступные места и смотрят, что творится внутри. Еще можно применить капиллярный контроль: нанести яркий краситель, который заползает в микротрещины, а потом покрыть проявителем, чтобы дефекты стали яркими на темном фоне.
Лабораторные анализы понадобятся в сложных случаях и ответственных конструкциях. Нужно взять пробу металла и узнать его точный химический состав. Например, внезапно может выясниться, что вместо стали марки Ст3 использована более дешевая низкокачественная сталь — отсюда и дефекты. Или ударная вязкость упала на 40% из‑за старения металла. Эти данные критически важны: если вы планируете сварку или усиление, нужно точно узнать реакцию материала на новые нагрузки, чтобы после ремонта не стало еще хуже.
Итак, вы разобрались с дефектами и их причинами. Теперь можно оценить остаточную несущую способность и разработать проект восстановления.
Допустим, нужно выяснить, выдержит ли мост еще один год эксплуатации. Специальные программы смоделируют распределение нагрузок. Что будет, если налетит штормовой ветер? Как отреагирует ферма, если по мосту проедет тяжелый спецтранспорт? Программа покажет, как распределяются напряжения по балкам, где возникают зоны перегрузки, как «дышит» конструкция под динамическими воздействиями.
На основе всех этих данных инженеры разрабатывают проект восстановления. Сначала определяют метод ремонта. Если коррозия затронула лишь поверхностный слой, достаточно зачистить металл и нанести защитное покрытие. Если трещина прошла через сварной шов, придется вырезать поврежденный участок и варить новый. А если балка потеряла жесткость, ее усиливают накладками из листовой стали или добавляют ребра жесткости.
Затем можно приступать к чертежам узлов усиления. Например, показать, как будет крепиться усиливающая пластина, где ставить болты, какой толщины должен быть металл. Важно точно всё просчитать, чтобы не было ни лишнего напряжения, ни слабых мест.
Далее инженеры подбирают материалы. Для защиты от коррозии выбирают эпоксидные грунты, которые создают непроницаемый барьер, или полиуретановые покрытия, устойчивые к агрессивным средам. Для сварки берут электроды, которые по составу совпадают с основной сталью — иначе шов будет слабым.
Для усиления подойдут прокатные профили с запасом прочности, чтобы новая конструкция прослужила десятилетия.
И наконец, нельзя игнорировать безопасность работ. Если предстоит сварка, важно оградить зону работ, чтобы искры не попали на горючие материалы. Если работы идут на высоте, понадобятся страховочные системы и средства защиты. Малейшая небрежность может обернуться аварией или штрафом.
Все эти мероприятия нужно рассматривать как единую систему, в которой нет ни одного лишнего движения. Если что-то пропустить, вы рискуете потратить деньги на ремонт, который не решит проблему — например, зачистить коррозию, но не устранить причину ее появления. Или выбрать неподходящие материалы, которые ускорят разрушение — например, нанести покрытие, несовместимое с металлом. Или вообще нарушить нормы безопасности и создать угрозу для людей.
Подготовка поверхности
Если некачественно подготовить поверхность металлоконструкции, через год‑два коррозия вернется, и ремонт будет проделан зря.
Любое защитное покрытие — будь то грунт, краска или антикоррозийный состав — держится только на чистой и ровной поверхности. Если под слоем краски останутся пыль, масло или рыхлая ржавчина, между металлом и покрытием образуется «мертвая зона». Туда проникнет влага, и запустится новый цикл коррозии.
Очистка
Механическая очистка — самый распространенный и надежный способ для небольших повреждений. Жесткие щетки и скребки убирают поверхностную ржавчину, пыль и отслаивающиеся фрагменты. Это трудоемко, но хорошо подходит для сложных узлов — например, резьбовых соединений или мест с тонкой стенкой.
Абразивоструйная очистка понадобится, чтобы убрать более глубокую коррозию или коррозию на большой площади. Мощный поток песка или дроби бьет по металлу под высоким давлением и снимает ржавчину, старые покрытия, окалину, следы масла. Поверхность металла получается идеально чистой и шероховатой, она отлично «сцепляется» с новым покрытием. Степень очистки регламентирует ГОСТ Р ИСО 8501-1-2014.
Огневая очистка спасает в тяжелых случаях — например, на старых трубопроводах с многослойными отслоившимися покрытиями. Газовой горелкой выжигают старые лакокрасочные покрытия, битумные составы или толстые слои ржавчины. Это быстро и эффективно, но требует осторожности: перегрев металла может изменить его структуру, а в зонах с тонкими стенками вообще можно прожечь дыру.
Химические методы — смывки и преобразователи ржавчины — подходят для деликатной работы. Допустим, у вас есть деталь со сложной геометрией, куда не подлезть щеткой или абразивом. Наносим состав, который растворяет старое покрытие или превращает ржавчину в стабильное соединение, а потом смываем остатки. Но тут важно строго следовать инструкции: если передержать состав, можно повредить металл, а если недодержать — останутся очаги коррозии. Особенно осторожно работают с алюминием и оцинкованными поверхностями, потому что агрессивные кислоты могут их разрушить.
Удаление поврежденного материала
Если коррозия проникла глубоко, просто зачистить поверхность недостаточно. Нужно взять шлифмашину или пневматическую зубилу и аккуратно вырубить рыхлые, пористые участки. Задача — дойти до плотного, здорового металла, который еще способен нести нагрузку.
После этого важно создать галтельный (то есть плавный) переход: по краям ремонтных участков снять фаски, убрать заусенцы, сгладить резкие перепады. Дело в том, что в острых углах и кромках возникает концентрация напряжений, то есть нагрузка распределяется неравномерно, и металл быстрее устает. А с плавными переходами новых трещин будет меньше, и отремонтированный узел прослужит дольше.
Восстановление металлоконструкции
Мало просто сделать красиво, нужно вернуть конструкции прежнюю прочность и техническую работоспособность.
Восстановление геометрии
Если элемент погнулся, но металл не разрушен, применяют правку. Холодная правка осуществляется домкратами или прессами, то есть без нагревания металла. Например, так возвращают прямолинейность швеллеру, который прогнулся под грузом.
Если же изгиб сильный или металл «устал», используют горячую правку: газопламенной горелкой нагревают зону деформации до пластичного состояния (но не до плавления!), а потом плавно выправляют. Главное — не перегреть, иначе структура металла изменится, и конструкция станет слабее.
Когда сечение элемента истончилось из‑за коррозии или механического повреждения, его нужно нарастить. Один из способов — сварка (наплавка). Здесь критически важно подобрать материалы, которые совпадают по составу с основным металлом. Например, для углеродистых сталей берут электроды УОНИ или АНО, а для полуавтоматической сварки — проволоку Св‑08Г2С. Неподходящий материал сделает шов хрупким или приведет к коррозии.
Не менее важен и режим сварки: слишком большой ток ведет к перегреву и короблению, слишком слабый — к непровару. Опытный сварщик регулирует силу тока, скорость движения электрода и длину дуги, чтобы шов был ровным, прочным и не деформировал конструкцию.
Другой вариант наращивания — установка накладных элементов. Например, балку с поврежденным участком не меняют целиком, а приваривают к ней усиливающие пластины или косынки. Нужно только правильно рассчитать их толщину и форму: слишком тонкая не поможет, а слишком толстая утяжелит конструкцию. Например, для усиления стыка двух ферм могут использовать пластину толщиной 10 мм с закругленными краями — так снизится концентрация напряжений.
Устранение трещин и разрывов
Малюсенькая трещинка может разрастись под нагрузкой и привести к разрушению, поэтому даже незаметные дефекты нужно устранять. Когда убирают трещину, сначала засверливают ее концы, чтобы она не расползалась дальше. Затем поврежденный участок вырубают или шлифуют, создавая V‑образную разделку под сварку.
После этого трещину заваривают подходящим способом. Например, при обратноступенчатой сварке шов кладут не сплошным движением, а короткими участками, двигаясь в обратном направлении. Это снижает нагрев и уменьшает деформацию металла. А иногда после сварки шов проковывают, то есть простукивают молотком, чтобы снять остаточные напряжения. Так шов становится прочнее и дольше служит.
Усиление конструкции
Современные технологии предлагают и более изящные решения — усиление конструкций композитами. Например, углеволокном CFRP (Carbon Fiber‑Reinforced Polymer). Его прочность в 10 раз выше, чем у алюминия и стали при той же толщине, он мало весит, не ржавеет, устойчив к химикатам и усталостным нагрузкам. Тонкие ленты или полотна из углеродных волокон берут на себя часть нагрузки и повышают несущую способность без утяжеления.
Процесс нанесения выглядит примерно так: сначала поверхность очищают и грунтуют, затем наносят праймер для лучшей адгезии, потом — клей (адгезив), а сверху укладывают углеродную ткань. После полимеризации смолы конструкция становится прочнее, а ее масса почти не меняется. Таким методом особенно часто укрепляют конструкции, в которых нельзя увеличивать нагрузку на опоры — например, исторические здания или перегруженные эстакады.
Антикоррозионная защита
Грунт + покрытие = хорошая антикоррозийная защита. Грунтовка — это первый, самый важный слой, который защищает металл. Например, цинконаполненные грунты (эпоксидные с цинком или цинк‑силикатные) работают как мини‑батарейки: если на поверхности появится царапина, цинк начнет разрушаться вместо стали — это называется гальванической защитой.
Другие типы грунтов решают иные задачи. Фосфатирующие и преобразующие составы ликвидируют уже начавшуюся коррозию: они превращают рыхлую ржавчину в прочную пленку, которая становится основой для дальнейшей защиты. А эпоксидные грунты, как суперклей, цепко держатся за металл, не боятся химикатов и создают идеальный фундамент для финишного покрытия. Эпоксидные грунты особенно эффективны для конструкций, эксплуатируемых во влажных средах — например, портовых кранов и эстакад.
Давайте знакомиться
Наш Telegram-канал — это живой блог, где пишет вся команда проекта. У постов есть авторы, и эти авторы будут рады вашим комментариям.
После грунтовки нужно нанести финишное покрытие. Оно защищает конструкцию от дождя, солнца, перепадов температур и агрессивных веществ. Здесь важно учитывать условия эксплуатации, поскольку от них зависит оптимальный выбор покрытия:
- полиуретановые краски — одни из самых стойких: они сохраняют блеск и цвет годами, не стираются от трения и выдерживают даже морской климат с соленым воздухом;
- акриловые составы чуть проще, но зато сохнут за считанные часы и подходят для большинства задач;
- силикон‑эпоксидные покрытия выбирают для конструкций, работающих при высоких температурах (например, элементов дымохода или промышленного оборудования): они не трескаются и не отслаиваются даже при нагреве до 400 °C;
- порошковая окраска дает прочное покрытие, устойчивое к ударам и истиранию;
- лакировка подчеркивает текстуру металла и оберегает от влаги и УФ‑лучей;
- патинирование создает антикварный эффект и одновременно защищает от коррозии.
Особого внимания заслуживает горячее цинкование — метод, при котором изделие погружают в расплав цинка при температуре 450 °C. Такое покрытие создает надежный барьер со сроком службы 25–50 лет. Альтернативой может служить гальваническое покрытие (в частности, цинкование), которое также эффективно защищает от ржавчины и придает металлу привлекательный блеск.
В реальности редко покрывают поверхности чем‑то одним и используют комбинированные системы. Чтобы наверняка. Например, наносят эпоксидный грунт (он крепко сцепляется с металлом и защищает от химии), а сверху покрывают полиуретановым финишем (он дает глянец и защищает от погодных условий). Грунт борется с коррозией изнутри, а верхнее покрытие защищает от внешних факторов.
Если же нанести краску без грунта, она отслоится через год‑два, и придется перекрашивать всё заново. А грамотно подобранная пара грунт + финиш продлит жизнь металлоконструкции на десятилетия.
Контроль качества и сдача объекта
Вы зачистили поверхность, заварили трещины, нанесли защитное покрытие — ремонт металлоконструкции завершен. Вопрос: как удостовериться, что всё выполнено правильно и конструкция прослужит долго? Ответ: контролировать каждый этап работы.
Пооперационный контроль предполагает, что вы оцениваете работу не в самом конце, когда уже всё готово, а поэтапно. Что именно нужно делать:
- осмотреть поверхность после зачистки — нет ли остатков ржавчины или масла, которые могут помешать адгезии;
- проверить сварные швы сразу после наложения: ровный ли валик, нет ли пор или трещин, выдержаны ли размеры;
- убедиться перед нанесением грунта, что металл сухой и чистый, а температура воздуха подходит для покраски.
Если, например, зачистили не до конца, не нужно наносить покрытие — нужно вернуться и доработать участок.
Когда работа сделана, можно переходить к приемке.
Приемочный контроль выявит скрытые дефекты или подтвердит соответствие технологии. Сначала проводят визуальный осмотр. Нужно внимательно изучить поверхность: нет ли пропусков, подтеков, пузырей или отслоений. Например, если в углу балки краска легла неровно, возможно, там была пыль или влага.
Дальше используют специальные приборы, чтобы объективно оценить ремонт конструкции.
Сварные швы, например, исследуют методами неразрушающего контроля (НК): магнитопорошковым способом выявляют поверхностные трещины, а ультразвуковым дефектоскопом «просвечивают» шов изнутри, чтобы найти пустоты или непровары.
Еще важно измерить толщину лакокрасочного покрытия. Слишком тонкий слой не защитит металл, а слишком толстый может растрескаться. Измеряют его магнитным толщиномером: прибор прикладывают к поверхности, и тот показывает число в микронах. Например, если по проекту нужно 120 мкм, а прибор показывает 80 мкм, покрытие придется нанести повторно.
Помимо толщины проверяют адгезию, то есть «цепкость» покрытия. Есть два распространенных способа:

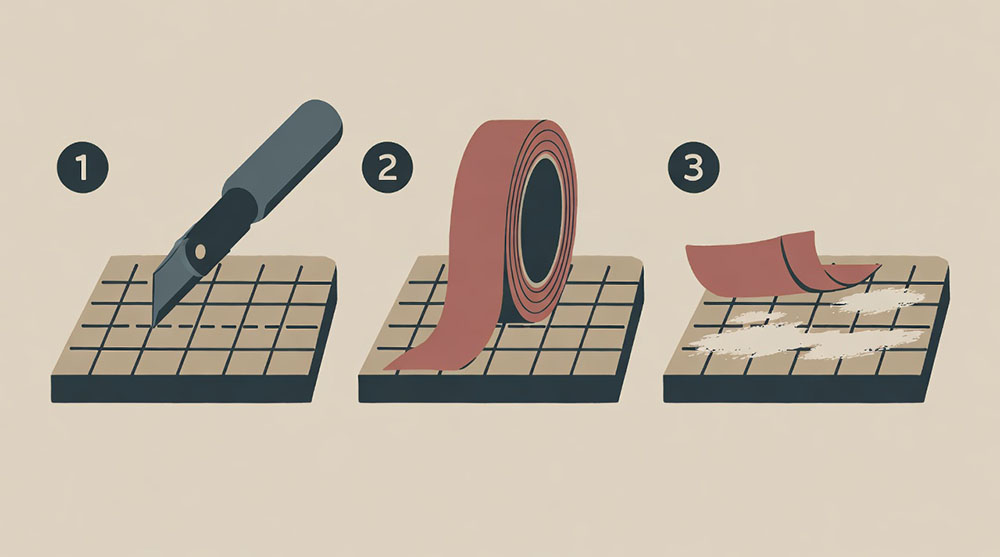

- метод решетчатого надреза: делают ножом сетку на поверхности, а потом смотрят, отслаиваются ли квадратики. Если края ровные, адгезия хорошая;
- испытание на отрыв: приклеивают к краске металлический диск, ждут, пока клей схватится, а потом тянут диск вверх специальным прибором. Он показывает, с какой силой покрытие держится.
Если результаты в норме, можно переходить к документам.
Исполнительная документация — это своего рода паспорт проведенных работ. В нее входят:
- акт скрытых работ (например, о зачистке и грунтовке, которые потом закрыты финишным покрытием);
- паспорта на материалы (чтобы подтвердить, что использовали именно те грунты и краски, которые нужны);
- протоколы контроля (результаты замеров толщины, адгезии, данных НК);
- акт сдачи‑приемки — финальный документ, где заказчик и исполнитель фиксируют: работа выполнена, претензий нет.
Документы защищают обе стороны. Для исполнителя это доказательство, что он работал по технологии и не виноват, если позже возникнут проблемы из‑за внешних факторов. Для заказчика — гарантия, что конструкция действительно защищена.
Как ухаживать за восстановленными металлоконструкциями
Даже самая надежная защита со временем ослабевает. Чтобы металлоконструкция сохраняла прочность и внешний вид, соблюдайте простые правила.
Регулярно очищайте поверхность. Используйте мягкую ткань или губку — они не царапают покрытие. Избегайте агрессивных чистящих средств: порошки с абразивами, растворители или сильные кислоты могут повредить защитный слой. Например, металлическую ограду достаточно раз в месяц протирать влажной тканью с нейтральным мылом. Это убережет от преждевременной коррозии.
Проверяйте состояние покрытия. Особенно это важно для конструкций на улице: дождь, солнце и перепады температур ускоряют старение краски или лака. Раз в полгода внимательно осматривайте поверхность — ищите:
- мелкие царапины или сколы;
- места, где покрытие начало отслаиваться;
- участки с потускневшим цветом.
Если заметили повреждение, зачистите дефектный участок, обезжирьте его и нанесите новый слой защитного состава. Это проще и дешевле, чем потом ремонтировать проржавевший узел.
Избегайте контакта с химическими реагентами. Если конструкция находится рядом с производственными процессами, следите, чтобы на нее не попадали кислоты, щелочи или растворители. Даже капля электролита из аккумулятора может запустить коррозию. Если контакт неизбежен (например, в цеху), предусмотрите дополнительные защитные экраны или чаще обновляйте покрытие.
Периодически обновляйте защитный слой. Срок службы краски или лака зависит от условий эксплуатации:
- для уличных конструкций — каждые 5–7 лет;
- для помещений с нормальной влажностью — раз в 10 лет;
- для агрессивных сред (например, вблизи моря или химпроизводства) — каждые 3–4 года.
Перед обновлением тщательно очистите поверхность от пыли и жира. Используйте тот же тип покрытия, что и раньше, или совместимый состав, чтобы сцепление было прочным. Например, если изначально был нанесен эпоксидный грунт с полиуретановым финишем, не заменяйте их акриловой краской: она может отслоиться через год.
Как не превратить ремонт в пустую трату денег
Конечно, любую старую металлическую конструкцию хочется просто подкрасить, если она начала ржаветь, и забыть об этом. Но восстановление металлоконструкций — это серьезная инженерная задача. Здесь не получится действовать по наитию. Если не подготовить поверхность, не убрать ржавчину, не проверить швы, даже самая дорогая защита продержится недолго.
Сэкономили на зачистке — отслоится краска. Не проверили сварку — разовьется трещина. Выбрали неподходящий грунт — вернется коррозия. Сейчас рынок предлагает разные решения для разных задач. Композитные материалы усиливают металл без лишнего веса. Роботы помогают сваривать еще точнее. Умные покрытия сигнализируют о повреждениях до того, как они станут критичными. Пользуйтесь этими решениями.
В конечном счете всё сводится к простому правилу: чтобы металлоконструкция служила долго, нужно вложить время в диагностику, не торопиться с выводами, проверять каждый шаг. Это единственный способ получить результат, который не придется переделывать через год.
