Методы очистки металла: сравнительный анализ современных технологий

Прочность и долговечность металлических изделий напрямую зависят от чистоты сплава. Мы проанализировали весь спектр технологий очистки металла — внепечную обработку жидкого металла и переплавные методы твердой фазы. Узнайте, как выбрать оптимальный способ для производства и сохранить баланс между качеством и затратами.

Когда вал или шестерня ломаются будто «сами собой», в лаборатории знают, что искать. В образцах почти всегда видны знакомые враги прочности — неметаллические включения, газовые пузыри, сегрегации серы или фосфора. Незаметные глазу, они разрушают металл изнутри и открывают дорогу коррозии. Так тема чистоты металла давно вышла за рамки эстетики и стала вопросом безопасности.

Мы собрали и сравнили основные способы очистки металла. От продувки инертными газами и обработки синтетическими шлаками до вакуумно-дугового переплава — каждая технология по‑своему борется с вредными примесями и определяет структуру будущей стали.

Сегодня растут требования к ресурсу деталей, а производители ищут баланс между качеством и стоимостью. Поэтому выбор метода очистки все чаще становится стратегическим решением.

Классификация методов очистки металла

Существует множество технологий, которые  позволяют добиться идеальной чистоты металла. Рассмотрим, как они классифицируются и в чем преимущество каждой.

По фазовому состоянию

Обработка жидкой фазы

Это первый рубеж очистки, при котором металл находится в расплавленном состоянии, часто в сталеразливочном ковше. Способ также называют внепечной обработкой, поскольку очистка происходит уже после выплавки.

Обработка жидкой фазы позволяет тщательно контролировать и регулировать температуру и состав сплава, а также избавляться одновременно от нескольких типов примесей: от газов до неметаллических включений.

Обработка твердой фазы

Когда нужно добиться очень высокой чистоты и однородности металла, например для аэрокосмической или ядерной промышленности, даже хорошо обработанный в ковше металл отправляют на переплав.

Для этого используют расходуемый электрод или заготовку и переплавляют их с помощью современных методов — электрошлакового, вакуумно-дугового или электронно-лучевого.

В производстве эти два подхода не конкурируют, а дополняют друг друга. Все, что можно очистить быстро и относительно недорого, стараются сделать во внепечном цикле, а самые жесткие требования закрывают переплавом.

По основному предназначению

Вторая логика классификации отталкивается от того, какую проблему нужно решить. Каждый метод привязан к своей «боли» технолога.

Дегазация

Газовая очистка — борьба за отсутствие пор и внутренних трещин. Это критично для высоконагруженных изделий — подшипников, рельсов или сварных конструкций, где недопустимы даже малейшие дефекты.

Вакуумная обработка снижает растворимость водорода [H] и азота [N] в металле, предотвращая его охрупчивание и образование дефектов. Под воздействием вакуума пузырьки с газами выходят из расплава, поднимаются к поверхности и удаляются через вакуумную систему. Продувка аргоном усиливает процесс, улучшает перемешивание и позволяет очистить металл быстрее.

Рафинирование от неметаллических включений

Оксиды, сульфиды и другие неметаллические частицы — это «мусор» в материале, который потом портит прокатку, сварку и усталостную прочность. Для их удаления применяют синтетические шлаки, фильтры, пористые керамические вставки и правильно организованные потоки в ковше и промежуточном ковше машины непрерывного литья заготовок (МНЛЗ). Легкие включения всплывают в шлак, тяжелые уносятся потоком и задерживаются фильтрами. Уровень загрязненности оценивают по данным автоматизированного анализа микровключений.

Десульфурация и дефосфорация

Сера и фосфор снижают вязкость металла, делают его более хрупким и склонным к трещинам.

Чтобы убрать серу, используют высокоосновные шлаки и инжекционные системы с гранулированным магнием или известью. Особое внимание уделяют работе ковша, чтобы реагенты постоянно соприкасались с расплавом и сохраняли активность.

Фосфор удаляют в основном в плавильных агрегатах, а затем закрепляют результат подбором шлаков и температурным режимом во внепечном цикле.

Микролегирование и гомогенизация химического состава

После базовой очистки начинается тонкая настройка структуры стали. Через порошковую проволоку вводят микролегирующие элементы — ниобий, ванадий, титан или бор. Они улучшают зернистость, усиливают прочность и повышают износостойкость сталей, не делая их дороже.

Кроме того, перемешивание аргоном, ковшевые установки и МНЛЗ помогают сделать сталь однородной по химическому составу. Это исключает риск появления партий с нестабильными механическими характеристиками.

Технологии обработки жидкой фазы

Основная печь быстро и эффективно расплавляет металл и удаляет большинство примесей. Однако она не способна обеспечить сверхвысокую чистоту и точный химический состав, необходимый для современных материалов — например, для авиационной или энергетической промышленности.

Очищение металла вне плавильного агрегата, или экзометаллургическое рафинирование, помогает удалить мельчайшие неметаллические включения и вредные элементы, такие как сера и фосфор, снижая их содержание до минимальных значений.

Главная идея рафинирования — усилить обмен веществ и химические реакции, контролируя процессы.

Для очистки используют три основных подхода:

• Вакуумный — очистка дегазацией.
• Физический —  очистка продувкой.
• Химический — очистка шлаками.

Вакуумные методы

Когда речь идет об удалении водорода и азота, растворенных в металле, вакуумные методы очистки не имеют себе равных.

Циркуляционные установки

Эти установки, включая RH (Ruhrstahl-Heraeus) и модификацию RH-OB, создают замкнутый контур очищения.

Принцип работы

Через специальные погружные патрубки металл непрерывно циркулирует между ковшом и вакуумной камерой. Благодаря продувке аргоном через подъемный патрубок создается разница плотности, которая заставляет расплав подниматься в камеру, где давление составляет всего 0,67–1,33 мбар. Здесь растворенные газы — водород и азот — активно выделяются из материала, углерод окисляется до минимальных значений (0,002–0,004%), а неметаллические включения всплывают на поверхность.

Эффективность

Дегазация отлично очищает металл от водорода и углерода. В установке RH-OB дополнительная подача кислорода ускоряет удаление углерода.

Область применения

Циркуляционные установки подходят для крупнотоннажного производства низко- и среднелегированных сталей, где требуется быстрый и надежный результат по чистоте.

Струйные методы

Эти методы проще в конструкции, но не менее эффективны.

Вакуумная дегазация, VD (от Vacuum Degassing)

Вакуумная камера опускается сверху и герметизирует весь ковш. Очистка идет с поверхности и с помощью продувки инертным газом через дно ковша, что усиливает удаление газов — водорода и азота — и гомогенизацию.

VD эффективно удаляет серу, так как вакуум снижает давление и улучшает взаимодействие шлаков с примесями.

Вакуум-кислородное рафинирование, VOD (от Vacuum Oxygen Decarburization)

Технология VOD, где к обычной VD добавили кислородную фурму, позволяет проводить рафинирование хромсодержащих расплавов с минимальными потерями дорогостоящего хрома. Кислородная продувка в вакууме снижает парциальное давление CO, предотвращая окисление хрома.

Это дает чистый и сбалансированный материал. VOD стала стандартом для производства инструментальных и нержавеющих сталей.​

Методы продувки

Продувка металла газами или порошками — ключевой способ очистки, основанный на создании интенсивного движения расплава.

Продувка аргоном

Использование инертного газа, такого как аргон, — универсальный метод внепечной обработки.

• Удаление газов

Во время продувки образуются пузырьки, которые захватывают растворенные газы — водород и азот — и выносят их к поверхности металла.

• Гомогенизация

Аргон равномерно перемешивает расплав, обеспечивая одинаковую температуру и состав по всему объему. Это особенно важно перед разливкой.

• Флотация включений

Всплывающие пузырьки аргона прилипают к неметаллическим включениям, оксидам, и выносят их в шлаковый слой, очищая металл.

Продувка порошками, или порошкообразными материалами

Химический метод очистки помогает избавиться от серы и оксидов и улучшить качество металла.

• Глубокая десульфурация

В расплав добавляют порошки кальция или магния. Эти элементы активно соединяются с серой и снижают ее содержание до минимальных значений. Металл становится более пластичным и однородным.

• Модифицирование включений

Порошки кальция очищают металл косвенно, превращая твердые оксиды Al₂O₃ в жидкие алюминаты кальция. Жидкие включения легче удаляются и не вызывают растрескивания материала при прокатке.

Обработка шлаком

Синтетические шлаки — обязательный элемент внепечной обработки. Они работают как химический фильтр на поверхности расплава.

Главная их особенность — высокая основность. В них много оксида кальция и мало оксидов металла. Именно это определяет свойства синтетических шлаков — активное поглощение серы и защита металла от повторного окисления. Шлак действует как мощная губка, которая «впитывает» вредные элементы, особенно серу. Благодаря этому содержание серы в металле снижается до 0,001%.

Метод ASEA-SKF

Метод, разработанный в начале 1970-х, считается одним из самых эффективных. Он сочетает использование синтетического шлака, индукционное перемешивание и вакуумную очистку. Такой подход дает стабильный результат и чистый состав металла.

Суть метода проста: старый шлак удаляется, а в ковш загружается свежая смесь извести и плавикового шпата. Шпат делает шлак более подвижным и активным. Аргоновая продувка создает мощное перемешивание, что ускоряет переход серы и кислорода в шлак. Оксидные включения при этом уходят в шлаковую фазу.

Современные установки типа «ковш-печь» совмещают обработку синтетическим шлаком, нагрев электрической дугой и вакуумирование. Это позволяет получать стали высокой чистоты для самых требовательных применений

Переплавные технологии

После того как сталь расплавили, раскислили и очистили от примесей и газов, можно подумать, что это предел. Но переплавные технологии раскрывают новые возможности. При переплавке металл формируется постепенно, капля за каплей, слой за слоем. В итоге получается структура с меньшим содержанием неметаллических частиц и газа.

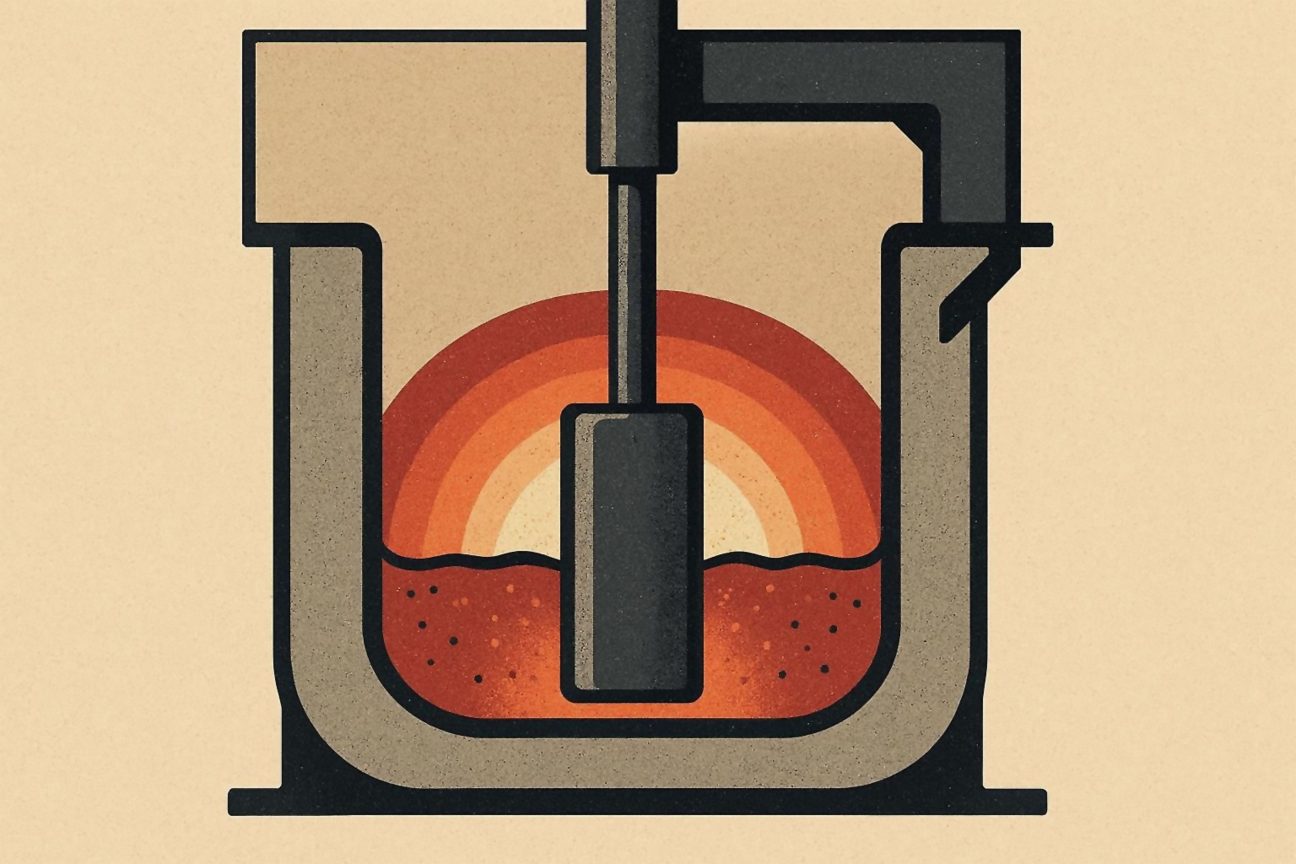

Электрошлаковый переплав (ЭШП)

ЭШП — один из самых эффективных способов очистки, который позволяет получить слитки с уникальной внутренней структурой и высокой степенью чистоты.

Суть метода

Исходный металл в виде электрода медленно плавится, проходя через слой синтетического шлака. Шлак нагревается под действием электрического тока и действует как химический фильтр. Когда капли расплавленного металла проходят через шлак, они вступают с ним в реакцию. Это помогает очищать металл на микроуровне. Тепло от шлака поддерживает плавление и контролирует скорость затвердевания металла.

Результат

Электрошлаковый переплав удаляет оксидные включения и участки с повышенной концентрацией примесей в расплаве. Шлак словно «вытягивает» оксиды из металла и очищает его.

Контроль кристаллизации делает структуру слитка ровной и однородной. Кроме того, ЭШП эффективно снижает содержание серы в металле с помощью шлаков с повышенной основностью.

Основное применение

Электрошлаковое переплавление широко применяют при производстве подшипниковых сталей и отливок ответственного назначения, где любая неметаллическая частица или локальный химический перегиб может запустить усталостную трещину гораздо раньше расчетного срока. Это зубчатые колеса, валы, элементы энергетического оборудования. ЭШП гарантирует материал с высокой пластичностью и долговечностью при циклических нагрузках.

Вакуумно-дуговой переплав (ВДП)

Вакуумно-дуговая переплавка предназначена для обработки реактивных металлов и сплавов с высокими требованиями к чистоте по газовым и другим примесям.

Суть метода

Основной принцип очищения здесь — комбинированное воздействие дегазации и контролируемой кристаллизации.

Вакуумная камера и дуговой разряд создают условия, при которых водород, азот и часть кислорода выходят из расплава значительно быстрее, чем при обычной плавке.

В водоохлаждаемом кристаллизаторе создается направленное затвердевание металла, при котором формируется более однородная структура без дефектов. Скорость плавки и кристаллизации строго контролируются.

Основное применение

ВДП играет ключевую роль в производстве высокопрочных сталей для шасси самолетов, жаропрочных никелевых сплавов для лопаток газотурбинных двигателей.

Особенно важно его использование для титановых сплавов. Титан чувствителен к кислороду и азоту, и ВДП — один из немногих способов, позволяющих достичь необходимой чистоты.

Электронно-лучевой переплав и плазменно-дуговой переплав

Эти методы «сверхглубокого» рафинирования, которые позволяют очищать металл от газов, нежелательных легирующих элементов и неметаллических включений до уровней, которых трудно добиться другими методами.

Электронно-лучевой переплав (ЭЛП)

Процесс проводится при сверхвысоком вакууме с использованием электронного пучка для нагрева. Это позволяет достигнуть чрезвычайно высоких температур и эффективно удалить примеси, которые плохо улетучиваются. Это способ получения металла с высочайшей чистотой.

Метод ЭЛП применяют для очистки тугоплавких металлов — вольфрама, ниобия, молибдена, а также особо ответственных сплавов для космической отрасли, где важны прочность и радиационная стойкость.

Плазменно-дуговой переплав (ПДП)

Метод использует высокотемпературную плазменную струю аргона или гелия для нагрева и плавления материала. Процесс проводится в вакууме или контролируемой газовой среде. ПДП позволяет эффективно удалять активные примеси, особенно в случаях, когда классический вакуумный переплав применить сложно.

Главное преимущество — очистка металла от примесей происходит без контакта с электродом, что снижает риск загрязнения и высокое окисление. Благодаря этому метод хорошо подходит для обработки реактивных металлов, таких как титан и цирконий, а также для переплава дорогостоящего металлического лома с сохранением качества сплава.

Анализ экономической эффективности

Выбор метода очистки — это всегда компромисс между техническими требованиями к материалу и затратами на его производство.

Прямые и косвенные затраты на очистку

Стоимость очистки металла формируется из нескольких ключевых элементов, которые напрямую влияют на финальную себестоимость продукции.

Капитальные затраты (CAPEX)

Это начальные вложения в производственное оборудование. Например, циркуляционные вакуумные установки (RH) или переплавные комплексы (ЭШП и ВДП) требуют значительных средств на строительство и всю необходимую инфраструктуру. Чем сложнее и уникальнее технология, тем выше CAPEX.

Операционные затраты (OPEX)

Это текущие расходы, связанные с ежедневным применением технологии:

• Энергопотребление

Переплавные методы (ВДП, ЭШП) потребляют очень много энергии. Это заметно увеличивает общие расходы на обработку.

• Расходные материалы

Затраты на синтетические шлаки, флюсы, аргон и порошковые реагенты для внепечной обработки составляют существенную долю в OPEX.

• Время цикла

Длительный способ очищения, например, медленный переплав в ЭШП, ограничивает общую выработку цеха. Из-за этого косвенно растет стоимость производства тонны металла.

Как выбрать оптимальный способ переплава

Нет универсального, «лучшего» способа очистки. Оптимальный метод определяется экономикой и техническими требованиями конкретного рыночного сегмента.

Массовая сталь и стандартные требования — экономичный выбор

При массовом производстве рядовой и конструкционной стали чистота металла важна, но не критична. Зато очень важна экономия, поэтому выбирают такие технологии, которые хорошо очищают металл и при этом не слишком дорогие.

• Продувка аргоном

Бюджетный способ сделать расплав однородным и частично убрать водород. Он не требует больших вложений и позволяет экономно расходовать материал.

• Обработка синтетическим шлаком

Синтетический шлак применяется в ковше для удаления серы. С помощью доступных извести и флюорита процесс очищения проходит эффективно и недорого.

• Вакуумная обработка VD

Лучший выбор для низколегированных сталей с требованием дегазации. Этот метод обходится дешевле, чем циркуляционный RH, потому что не требует больших вложений в оборудование.

Вывод: Для этого сегмента чаще выбирают методы обработки жидкой фазы с минимальным временем цикла.

Премиальные сплавы и критические применения — технический выбор

В этом сегменте металл стоит в разы дороже массовой стали, а очистка должна быть безупречной. Здесь на первом месте стоит высочайшее качество результата, а не экономия.

• Циркуляционные установки (RH, RH-OB)

Незаменимы для производства сталей с очень низким содержанием углерода и повышенной легированностью. Они проводят глубокую очистку металла от углерода и газов, позволяя добиться высочайшего качества. Высокая стоимость установок окупается их эффективностью.

• Электрошлаковый переплав (ЭШП)

Используется для подшипниковых сталей и деталей с высокими требованиями к усталостной прочности. ЭШП дает хорошую очистку от оксидов и серы и ровную структуру, что делает его незаменимым, несмотря на высокую стоимость использования шлака и энергии.

• Вакуумно-дуговой переплав (ВДП)

Стоимость очистки высокая из-за использования вакуума и длительного цикла, но только ВДП обеспечивает нужный уровень дегазации и контроля кристаллизации при обработке титановых и жаропрочных никелевых сплавов.

• Методы ЭЛП и ПДП

Электронно-лучевой и плазменно-дуговой переплав — одни из самых дорогих способов обработки металла. Высокая цена объясняется сложным оборудованием, системами высокого вакуума или инертной атмосферы, большим потреблением энергии и необходимостью квалифицированных операторов. Зато они дают сверхчистый металл без включений, что критично для титана в авиации и медицине. Высокая цена полностью оправдана высочайшим качеством продукции.

Выбор способа очистки определяется рынком. Для массового продукта важна доступная цена, а для премиальных сплавов — высокая чистота и уверенность в качестве.

Результаты и перспективы

В современной металлообработке очистка — это не просто удаление грязи или ржавчины. Это сложный процесс, где химические и физические методы выводят металл к абсолютной чистоте на атомном уровне. Успех производства зависит от правильного выбора способа очистки и его точного внедрения в технологическую цепочку.

Выбор метода очистки металла

Когда нужно очистить металл от примесей, перед инженером-металлургом встает сложный вопрос: какой метод выбрать? Четыре важнейших фактора образуют своеобразный «контрольный список» для принятия решения.

• Требования к чистоте металла

Для критически важных применений, например, турбинных лопаток или металлических имплантов нужна глубокая очистка металла от газов и неметаллических включений. Здесь подойдут методы ЭШП и ВДП, которые создают слиток с идеальной структурой и минимальными примесями. Для менее требовательных марок стали достаточно продувки инертными газами и обработки синтетическими шлаками. Они быстро и эффективно очистят металл от серы и оксидов.

• Химический состав

При очистке металлов, которые быстро окисляются на воздухе — например, марочных сталей с большим содержанием алюминия или титана — используют вакуум. Он защищает расплав от контакта с атмосферой. Обычные углеродистые стали так не обрабатывают — это слишком дорого.

• Объем производства

Большие объемы производства требуют методов с высокой пропускной способностью и низкой себестоимостью, которые работают без остановок или с минимумом простоев. Обработка синтетическими шлаками в ковше — быстрый и эффективный способ, который легко интегрируется в поток. Высокотехнологичные, но медленные процессы, такие как ЭШП или ВДП, используют для небольших партий металла высочайшего качества.

• Капитальные и операционные затраты

Технология очистки должна быть экономически оправдана. Высокие капитальные вложения в вакуумно-дуговые установки требуют соответствующей маржи на конечный продукт. Менее затратные методы очистки — обработка синтетическими шлаками — окупятся быстрее.

Вектор развития современных методов очищения

Современная металлургия постоянно совершенствует свои методы. Ключ к будущему — это не изобретение принципиально нового способа очистки, а интеграция и цифровизация существующих.

• Комбинирование методов

Сегодня очищение происходит поэтапно, от «грубой» до «финишной» очистки. Типичная современная цепочка может выглядеть так:

• Конвертер/электропечь — первичное удаление фосфора, углерода.

• Печь-ковш — корректировка химсостава, гомогенизация, очистка от серы с использованием синтетических шлаков.

• RH-вакууматор — глубокое удаление газов, снижение общего количества кислорода.

• Продувка порошками/введение проволок — тонкое модифицирование и удаление остаточных неметаллических включений.

Использование нескольких технологий обработки позволяет получить металл высочайшей чистоты.

• Цифровое моделирование и контроль процессов в реальном времени (Industry 4.0)

Интеграция датчиков, цифровых двойников и искусственного интеллекта помогает полностью контролировать процесс очистки и прогнозировать результаты. Системы позволяют в реальном времени регулировать расход аргона и дозировку шлакообразующих веществ. Это снижает количество брака и стабилизирует качество продукции.

• Новые флюсы и проволоки для модифицирования включений

Не всегда нужно полностью удалять все неметаллические включения. Часто эффективнее и экономичнее изменить их химический состав и форму. Флюсы с улучшенной вязкостью и реакционной способностью очищают металл от серы, а порошковые проволоки модифицируют оставшиеся оксиды, делая их неопасными при прокатке. Это своего рода химическая очистка «изнутри».

• Экологичность

Экологическая ответственность становится важным фактором при выборе методов очистки. Предприятия внедряют системы улавливания вредных выбросов и вторичной переработки шлаков. В результате отходы превращаются в полезный материал, например, добавку при производстве цемента. Такой подход делает очистку не только эффективной, но и безопасной для окружающей среды, а также улучшает репутацию компании.

---

Каждый способ очистки металла имеет свои достоинства и ограничения. Внепечные методы удобны и экономичны для повседневных задач, хотя не всегда очищают металл до максимального уровня. Переплав требует больше времени и средств, но дает металл высочайшего класса. Поэтому нельзя выделить один лучший метод — они работают вместе, дополняя друг друга в технологическом процессе.

Современное металлургическое производство — это умелое сочетание разных технологий. Комбинация внепечных процессов и переплава позволяет одновременно сохранять качество и контролировать расходы. Такой подход  делает производство эффективным и конкурентоспособным.
