В чем измеряется прочность материалов и почему это так сложно

Прочность — это точная характеристика, которую можно измерить и выразить в числах. Но эти числа понятны только тем, кто знает, чем отличаются МПа от psi, почему HB не равно HRC и зачем нужны стандарты ГОСТ и ISO. В статье разберем, как определяют прочность материалов — и классические разрушающие тесты, и современные методы неразрушающего контроля. Покажем, какие ошибки чаще всего допускают инженеры и как их избежать.

У любой инженерной конструкции есть свой предел прочности: лестница должна выдерживать вес людей и предметов, мост — нагрузки от транспорта и природных факторов с десятикратным запасом прочности, а автомобиль — удары, динамические нагрузки и вес пассажиров без деформаций кузова и подвески.

Прочность — это точная характеристика: какое усилие выдержит материал, прежде чем начнет деформироваться или разрушится. Ошибка в оценке прочности может обернуться катастрофой. Например, если при расчете несущей способности балки для небоскреба неверно перевести единицы измерения, в лучшем случае пойдут трещины, а в худшем — конструкция обрушится.

Рассчитать прочность можно разными способами, и именно из-за этого разнообразия часто и случаются ошибки: один использует одну систему, а другой — другую.

Во‑первых, происходит путаница с единицами измерения. В технической документации можно встретить мегапаскали (МПа), килограмм‑сила на квадратный миллиметр (кгс/мм²), фунты на квадратный дюйм (psi).

Допустим, инженер получает от поставщика данные о прочности материала — 65 000 psi. Чтобы сравнить их с требованиями российского ГОСТа, он переводит psi в МПа. Но можно рассчитать неправильно и заказать слишком тонкий металл — и конструкция не выдержит нагрузки.

Во‑вторых, существует слишком большое разнообразие методов испытаний: растяжение, вдавливание, ударные испытания, изгиб. И вот парадокс: один и тот же материал может показать отличные результаты в тесте на растяжение, но оказаться хрупким при ударе. Поэтому важно понимать, какой метод подходит для конкретной задачи. Например, для болтов критичен предел текучести, а для бронежилета — ударная вязкость.

Цель этой статьи — разобраться:

• как правильно сравнивать МПа, psi и кгс/мм²;
• почему для металла выбирают растяжение, а для керамики — изгиб;
• как читать техническую документацию без ошибок.

Что именно измеряют, когда говорят о прочности

Прочность не одномерна. То есть материал может отлично сопротивляться растяжению, но легко трескаться от удара; или выдерживать огромное давление, но необратимо деформироваться от небольшого изгиба. Поэтому инженеры выделяют несколько ключевых видов прочности.

Если стальной трос потянуть с двух сторон, он немного удлинится, но вернется к исходной длине, как только нагрузку снимут. Это упругая деформация, то есть материал «помнит» свою форму. Но если тянуть еще, наступит момент, когда трос начнет необратимо растягиваться — даже без увеличения силы. Это и есть предел текучести (обозначают σт).

Внутри металла при достижении этого порога начинают двигаться дислокации — дефекты кристаллической решетки. Они «проскальзывают», позволяя слоям атомов смещаться относительно друг друга. Материал как бы «течет» на микроуровне — отсюда и название. При этом внешне видно, что трос необратимо удлиняется, а прибор (например, разрывная машина) показывает, что напряжение (сила на единицу площади) почти не растет, хотя деформация продолжается.

Для конструкторов это критически важный параметр: если нагрузка превысит предел текучести, деталь изменит форму — и конструкция может стать небезопасной.

Продолжим тянуть трос. Кристаллические зерна внутри металла перестраиваются, дислокации активно перемещаются. Трос становится длиннее, но еще не рвется. В какой‑то момент на тросе возникает локальное сужение — так называемая «шейка». И вот трос не выдерживает: шейка становится настолько тонкой, что связи между атомами рвутся. Именно в этот момент фиксируется предел прочности при растяжении (σв) — максимальное напряжение, которое материал смог выдержать перед разрушением.

Это базовая характеристика для большинства конструкционных материалов, из которых строят мосты, каркасы зданий, самолеты. Например, у обычной строительной стали предел прочности на растяжение — около 400 МПа, а у высокопрочных сплавов — свыше 1000 МПа.

Помимо сопротивления растяжению важно оценить способность поверхности противостоять локальному вдавливанию. То есть измерить твердость. Для этого нужно вдавить в материал индентор — шарик, конус или пирамидку из сверхтвердого сплава. Чем глубже отпечаток, тем мягче материал. Твердость косвенно связана с пределом прочности: как правило, чем тверже сталь, тем выше ее способность сопротивляться разрушению. Но это не жесткое правило. Например, очень твердая керамика может легко треснуть от удара, хотя ее твердость выше, чем у мягкой стали. А мягкая медь выдерживает динамические нагрузки.

Еще прочность детали определяют ударом молотка. Материал либо треснет, либо поглотит энергию удара и останется целым. Это свойство называют ударной вязкостью (обозначения KCU или KCV). Она показывает, насколько материал «гибкий» на уровне кристаллической решетки: способен ли он перераспределить энергию удара, а не концентрировать ее в одной точке. Например, чугун имеет высокую прочность на сжатие, но низкую ударную вязкость — от удара он часто раскалывается. А вот низкоуглеродистая сталь, наоборот, отлично поглощает удары, поэтому ее используют для изготовления кузовов автомобилей.

Кроме этого есть и другие типы нагрузок — и для каждого свой предел прочности:

• Сжатие. Возьмем бетонную колонну, на которую давит вес здания. Материал должен сопротивляться сдавливанию, не крошиться и не трескаться. Именно поэтому бетон отлично подходит для фундаментов — у него высокий предел прочности на сжатие.
• Сдвиг. Допустим, болт соединяет две металлические пластины. Если пластины начнут смещаться относительно друг друга, болт испытает нагрузку на сдвиг. Его прочность на сдвиг определяет, выдержит ли соединение динамические нагрузки — например, вибрации двигателя.
• Изгиб. Если на деревянную балку положить тяжелый груз, она прогнется. Но, если нагрузка не превысит предела прочности на изгиб, она вернется к исходной форме. Если же перегрузить — треснет посередине. Поэтому при расчете балок инженеры всегда учитывают этот параметр.

Как измеряют прочность

Прочность не может быть интуитивным понятием и выражается в цифрах и единицах измерения. На их основе инженеры по всему миру обсуждают, выдержит ли балка нагрузку, не порвется ли трос и не треснет ли деталь.

Международная система (СИ)

В науке и большинстве технических областей используют систему СИ. Основная единица измерения прочности здесь — паскаль (Па). По определению:

1 Па=1 Н/м², то есть один паскаль — это сила в один ньютон, равномерно распределенная по площади в один квадратный метр.

Но паскаль — очень маленькая единица. Например, давление вашего тела на пол, когда вы стоите, составляет несколько десятков тысяч паскалей. Поэтому на практике чаще используют:

• мегапаскали (МПа): 1 МПа=10⁶ Па (миллион паскалей);
• гигапаскали (ГПа): 1 ГПа=10⁹ Па (миллиард паскалей).

Например, предел прочности обычной строительной стали — около 400 МПа, а у высокопрочных сплавов он может достигать 2000 МПа. Когда инженер видит в документации «500 МПа», он сразу делает вывод: этот материал способен выдерживать огромные нагрузки.

Внесистемные единицы

Несмотря на универсальность СИ, в некоторых странах и отраслях до сих пор используют внесистемные единицы. В СНГ, особенно в машиностроении и металлургии, часто встречается килограмм‑сила на квадратный миллиметр (кгс/мм²).

Если вы надавите на крошечный квадратик металла площадью 1 мм², и он деформируется от силы в один килограмм (точнее, килограмм‑сила — сила, с которой один килограмм давит на опору), то твердость (или прочность) материала равна 1 кгс/мм².

Эту единицу измерения до сих пор используют, потому что она интуитивно понятна: килограмм — знакомая величина, а миллиметры удобны для измерения мелких деталей. Но чтобы работать с международными стандартами, нужно уметь переводить одно в другое:

Ошибки в переводах обернутся поломками конструкций и авариями. Например, если инженер примет кгс/мм² за МПа, он занизит реальную прочность в 9,81 раза — и конструкция окажется в разы слабее, чем планировалось.

Англо‑американская система

В США и англоязычной технической документации доминирует pound‑force per square inch (psi) — фунты на квадратный дюйм. Это похоже на кгс/мм², но вместо килограммов — фунты, а вместо миллиметров — дюймы.

Для удобства используют ksi — тысячу psi (1 ksi=1000 psi). Это как «килопаскали» в СИ, только для фунтов и дюймов.

Ключевое соотношение:

Такие единицы измерения встречаются в аэрокосмической отрасли, нефтегазовом оборудовании, автомобильной промышленности США. Например, прочность авиационного алюминия могут указать как 60 ksi. Чтобы сравнить с европейскими стандартами, нужно перевести:

Почему так много единиц измерения

Кажется, что разнообразие рождает хаос: инженеры могут перепутать паскали, фунты, килограммы, дюймы и метры. Отчасти так и есть: человеческий фактор никто не исключает. Но у каждой системы есть своя логика:

• кгс/мм² появился в эпоху, когда метрическая система уже существовала, но понятие «ньютон» еще не стало повсеместным. Инженеры мыслили привычными весами: «килограмм» был понятной мерой силы. Эта единица прочно вошла в советские ГОСТы, и ее до сих пор используют в странах СНГ просто потому, что оборудование, документация и квалификация персонала «заточены» под нее. кгс/мм² интуитивно понятен, если вы работаете с мелкими деталями. Чтобы оценить прочность болта диаметром 10 мм, легко представить, что значит «10 кгс на квадратный миллиметр». Переводить в паскали (≈98,1 МПа) — уже сложнее.
• psi (фунты на квадратный дюйм) — наследие британской имперской системы мер. Когда США развивали промышленность, дюймы и фунты были естественными единицами. Даже сегодня, несмотря на постепенный переход к СИ, многие американские стандарты (например, ASTM для металлов или API для нефтегазового оборудования) сохраняют psi — иначе пришлось бы переписывать миллионы документов и перенастраивать тысячи станков.
• Паскали (МПа, ГПа) — продукт научной революции XX века. Международная система единиц создавалась как универсальный язык для ученых и инженеров всего мира. Паскаль точен, логически связан с другими единицами СИ (ньютон, метр), и его легко использовать в сложных расчетах. Например, в аэрокосмической отрасли, где участвуют команды из разных стран, использование СИ исключает разночтения. Кроме того, МПа удобен для материалов с высокой прочностью: 1000 МПа звучит проще, чем 145 000 psi.

Теоретически перейти на единый стандарт возможно, но на практике это сложно: слишком много экономических, культурных и юридических барьеров.

Как не запутаться

Главное правило: всегда проверяйте, в каких единицах даны данные, и переводите их в единую систему перед расчетами.

Как проверяют прочность

Прочность материала может измеряться по-разному. Некоторые испытания полностью разрушают образец, другие лишь незначительно деформируют поверхность, а третьи вообще не касаются детали.

Статические методы разрушающего контроля

Самый прямой способ узнать прочность — взять образец и тянуть, давить или сгибать, пока он не сломается. Такие испытания называют статическими методами разрушающего контроля.

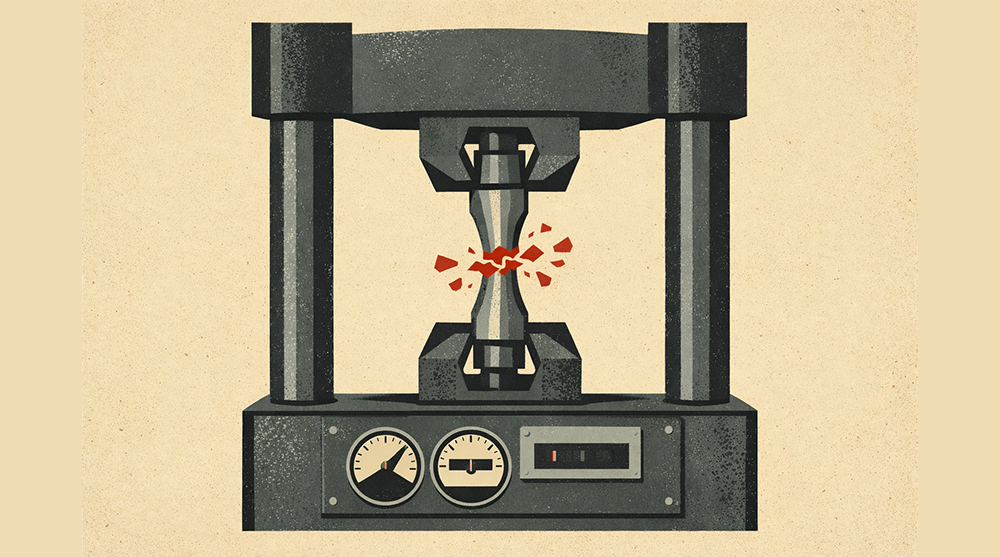

Испытание на растяжение — основа для большинства конструкционных материалов. Берут, например, металлический стержень и зажимают его в специальной машине. Машина медленно тянет его, фиксирует, как меняется длина при росте силы, и выдает график «напряжение‑деформация».

На таком графике видны ключевые точки: предел текучести и предел прочности при растяжении. Например, для обычной строительной стали σт составляет около 250 МПа, а σв — 400–500 МПа. Инженер опирается на эти цифры и рассчитывает, какую нагрузку выдержит балка из такого материала.

Испытания на сжатие и изгиб используют, когда материал ведет себя по-разному при разных типах нагрузки. Бетон, например, отлично сопротивляется сжатию (поэтому из него делают фундаменты), но легко трескается при изгибе. Для таких случаев образец ставят под пресс или кладут на две опоры и давят посередине, пока он не разрушится. Эти тесты особенно важны для хрупких материалов — например, керамики, кирпича или композитов.

Методы определения твердости

Сломать деталь не получится, если это часть работающего оборудования или уникальный прототип. Тогда используют методы определения твердости: они оставляют лишь маленький след на поверхности и не вредят изделию, но при этом дают много информации.

Метод Бринелля, HB (H — от английского hardness, «твердость», B — первая буква фамилии Бринелль (Brinell), инженера, предложившего этот метод). Один из старейших методов. В поверхность вдавливают стальной шарик под заданной нагрузкой. После снятия нагрузки измеряют диаметр отпечатка. Чем он меньше, тем тверже материал. Единица измерения — кгс/мм², но это не предел прочности, а именно твердость. Метод подходит для мягких и средних по твердости материалов (например, алюминия или не закаленной стали), потому что шарик оставляет достаточно большой отпечаток и его легко измерить.

Метод Роквелла, HRC, HRB (H — твердость, R — Роквелл (Rockwell), B и C — обозначения шкал. Шкала B подходит для материалов с твердостью до 100 единиц, шкала C — для более твердых). Метод подходит для массового контроля. Вместо шарика часто используют алмазный конус (для очень твердых материалов — например, закаленных сталей, инструментов, подшипников) или шарик из твердого сплава (для мягких — меди, латуни, отожженной стали, алюминиевых сплавов). Прибор сразу показывает число на безразмерной шкале: например, HRC 60 означает высокую твердость (как у качественного ножа). Этот метод популярен на заводах, потому что за минуту можно проверить десятки деталей, не повреждая их серьезно.

Метод Виккерса, HV (H — твердость, V — Виккерс (Vickers), автор метода). Самый универсальный метод. Здесь индентор — алмазная пирамидка, которая оставляет крошечный отпечаток. Это позволяет тестировать очень твердые материалы (например, закаленные инструменты) и тонкие покрытия (хромированные или нитридные слои). Для этого метода нужен микроскоп. Точность очень высокая.

Динамические методы

В реальной жизни материалы часто испытывают резкие нагрузки — например, удар молотка или падение груза. Чтобы оценить, как материал поведет себя в таких условиях, используют испытания на ударный изгиб.

Образец с надрезом закрепляют в маятниковом копре. Маятник падает, бьет по образцу, и прибор фиксирует, сколько энергии ушло на разрушение (в джоулях на квадратный сантиметр, Дж/см²). Два самых распространенных метода — Шарпи и Изода.

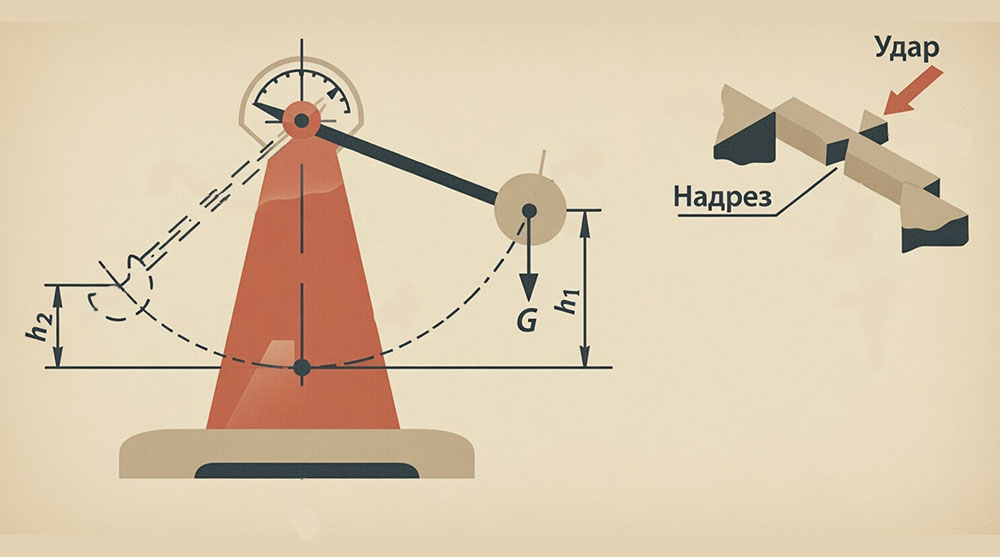

Метод Шарпи

Берут прямоугольный брусок с надрезом (концентратором напряжений) посередине.

Образец кладут горизонтально на две опоры копра. Надрез направляют от удара. Маятник поднимают на заданную высоту (это определяет энергию удара) и отпускают. Маятник бьет точно в центр образца, напротив надреза. После разрушения фиксируют, сколько энергии потратил маятник: разница между его начальной и конечной высотой показывает, сколько работы ушло на разрушение.

Этим методом измеряют:

• Работу удара (в джоулях, Дж), то есть сколько энергии поглотил образец до разрушения.
• Ударную вязкость (в Дж/см²), то есть отношение работы удара к площади поперечного сечения в зоне надреза. Это ключевая величина: чем она выше, тем «гибче» материал, тем лучше он сопротивляется внезапным нагрузкам.

Метод особенно популярен в Европе и России (стандарты ГОСТ 9454‑2025, ISO 179). Его используют для:

• сталей и сплавов, которые работают в условиях динамических нагрузок (например, детали машин, рельсы, трубопроводы);
• оценки влияния температуры: если испытать образец при −40 °C, можно увидеть, как падает ударная вязкость (явление хладноломкости).

Например, у низкоуглеродистой стали при +20 °C ударная вязкость может быть 200 Дж/см², а при −40 °C — уже 50 Дж/см². Это значит, что в мороз материал становится хрупким и конструкция может внезапно разрушиться.

Метод Изода

В качестве образца берут так же прямоугольный брусок с надрезом.

Образец закрепляют вертикально в зажимных тисках — так, чтобы он выступал как консоль (выступающая балка). Маятник бьет по свободному концу образца, на расстоянии 22 мм от линии закрепления. Надрез находится на стороне удара, в зоне растягивающих напряжений. Это делает метод чувствительнее к мелким дефектам и концентраторам напряжений. Как и в методе Шарпи, фиксируют энергию, потраченную на разрушение, и рассчитывают ударную вязкость.

Метод распространен в США и в международной практике (стандарты ASTM D256, ISO 180). Его часто используют для:

• пластмасс и композитов (поликарбонат, полиамиды, ударопрочный полистирол);
• цветных сплавов, где важно оценить чувствительность к надрезу при консольном изгибе.

Неразрушающий контроль

Иногда даже маленький отпечаток на детали недопустим — например, на полированной поверхности или в работающем механизме. Тогда применяют неразрушающий контроль (НК). Он не ломает и почти не царапает материал, но помогает найти скрытые дефекты и косвенно оценить прочность.

Ультразвуковой метод использует высокочастотные волны. Их направляют в материал, а датчик фиксирует, как они отражаются от внутренних границ (трещин, пустот, зон ослабления). По времени прохождения волны прибор определяет глубину дефекта. Этот метод применяют для проверки сварных швов, рельсов, корпусов судов, чтобы успеть найти трещины до катастрофы.

Магнитный метод работает с ферромагнитными материалами (железо, никель, их сплавы). На поверхность наносят магнитный порошок, а затем создают поле. Если есть трещина, порошок скапливается вокруг нее и образует видимый контур. Так можно обнаружить микроскопические дефекты, которые не видны глазу.

Оба метода не дают прямого значения прочности (в МПа или psi), зато помогают выявить скрытые трещины или пустоты, оценить однородность структуры материала и отследить изменения в металле из‑за коррозии или усталости.

Как выбрать метод и интерпретировать показатели

Прежде чем запускать испытание, инженер задает себе четыре вопроса.

Какая задача? Если требуется проверить партию готовых деталей на заводе, подойдет быстрый неразрушающий метод. Например, можно измерить твердость по Роквеллу. Если разрабатывают новый сплав, проводят полные разрушающие тесты — растяжение или удар. Для приемки критичных узлов — скажем, деталей авиационных двигателей — используют комбинацию методов: сначала неразрушающий контроль, потом выборочные разрушения.

Что за материал? Для стали и алюминия работают одни методы, для пластика и керамики — другие. К примеру, метод Бринелля (HB) бесполезен для закаленной стали: шарик не оставит четкого отпечатка. Зато метод Виккерса (HV) с алмазной пирамидкой справится и с керамикой, и с твердым сплавом.

Какой толщины изделие? Тонкие листы или покрытия нельзя испытывать методом Шарпи: образец разрушится до того, как маятник нанесет удар. В таких случаях лучше подойдет микротвердость (HV) или ультразвуковой контроль. Для массивных балок, наоборот, нужен полноразмерный образец на растяжение.

Можно ли разрушать деталь? Если образец — часть действующего моста или корпуса судна, его нельзя ломать. Тогда выбирают неразрушающие методы: магнитную дефектоскопию, ультразвук или поверхностное измерение твердости.

Типичные ошибки

Даже опытные инженеры иногда ошибаются.

Одна из распространенных ошибок — путаница между кгс и кг. Кгс — это сила, с которой 1 кг давит на опору под действием гравитации. Если в расчетах забыть, что «кгс» — это не масса, а сила, можно занизить прочность в 9,81 раза. Например, 50 кгс/мм² — это ≈ 490 МПа, а не 50 МПа.

Еще одна ловушка — забытые множители «кило‑» и «мега‑». Допустим, в отчете указано «300 Па», а на самом деле должно быть «300 МПа». Разница в миллион раз! Такое случается, если инженер не проверил, в каких единицах прибор выводит данные.

Бывает, что инженеры сравнивают несравнимое. Нельзя напрямую сопоставлять HB и HRC: 200 HB ≠ 200 HRC. Для перевода нужны таблицы или эмпирические формулы, но и они дают лишь приблизительные результаты. Например, для углеродистых сталей нередко используют соотношение σв ≈ 3,5 · HB, но для чугуна оно не работает, потому что графитовые включения в чугуне нарушают сплошность металла, создают концентраторы напряжений и резко снижают прочность при растяжении, даже при высокой твердости.

А иногда инженеры игнорируют условия испытания. Твердость стали, измеренная при +20 °C, может резко упасть при −40 °C. Если не указать температуру в протоколе, данные теряют смысл.

Почему без стандартов никак

ГОСТ, ISO, ASTM гарантируют, что образец вырезан и обработан по одной схеме, нагрузка прикладывается с нужной скоростью (например, при растяжении — 1–10 мм/мин), температура и влажность соответствуют норме (иначе результаты «плавают»), а прибор калиброван и проверен.

Допустим, вы получили сталь с характеристикой «твердость 60 HRC». Без ссылки на стандарт это просто число. Но, если указано «60 HRC по ASTM E18», вы точно знаете: испытание проводили алмазным конусом, нагрузка была 150 кгс, а образец — полированная пластина толщиной не менее 1,5 мм.

ГОСТ против ASTM

Часто нужно сопоставить импортные данные (например, по ASTM) с отечественными требованиями (по ГОСТ). Вот как это сделать.

Сначала найдите эквивалентные методы. Например, ASTM A370 (испытание на растяжение стали) примерно соответствует ГОСТ 1497‑84, ASTM E23 (метод Шарпи) — ГОСТ 9454‑2025, а ASTM E10 (твердость по Бринеллю) — ГОСТ 9012‑59.

Затем проверьте единицы измерения. Если в ASTM указаны psi, переведите в МПа: 1 ksi ≈ 6,895 МПа. Если в ГОСТ — кгс/мм², переведите в МПа: 1 кгс/мм² ≈ 9,81 МПа.

Учитывайте различия в образцах. Например, в ASTM для метода Шарпи используют образцы 55 × 10 × 8 мм, а в ГОСТ — 55 × 10 × 4 мм. Это важно: чем толще образец, тем выше ударная вязкость.

Обязательно сверьте условия испытания. Температура, скорость удара, радиус надреза — всё должно совпадать. Если в ASTM тест проводили при +23 °C, а в ГОСТ требуют данные при −60 °C, результаты нельзя сравнивать напрямую.

Используйте корреляционные таблицы. Для распространенных материалов (например, углеродистых сталей) есть таблицы перевода HB → σв, HRC → HB и так далее. Но помните, что это приближение и для точных расчетов нужны собственные испытания.

Допустим, вам нужно заменить отечественную сталь на импортный аналог. В ГОСТ указано: «σв ≥ 450 МПа, ударная вязкость KCU ≥ 80 Дж/см² при −40 °C». В спецификации импортной стали — «UTS ≥ 65 ksi, Charpy V‑notch ≥ 15 ft·lb at −100 °F».

Что делать? Переведите 65 ksi в МПа: 65 × 6,895 ≈ 448 МПа — это соответствует требованию. Затем переведите 15 ft·lb в Дж: 15 × 1,356 ≈ 20,3 Дж. После пересчета на площадь образца (обычно 1 см²) получите ≈ 75 Дж/см². Сравните температуры: −100 °F ≈ −40 °C — они совпадают.

Вывод: импортная сталь почти соответствует ГОСТ, но ударная вязкость чуть ниже (75 vs 80 Дж/см²). Нужно решить, допустимо ли это для вашей конструкции.

Прочность — наше всё

Техническая документация разворачивает перед инженером историю материала: как тот сопротивляется нагрузке, ведет себя при ударе и меняется на морозе. Чтобы правильно прочесть эту историю, важно понимать три вещи: что именно измеряли, каким методом проводили испытания и в каких единицах выразили результат.

Последствия ошибок очевидны. Допустим, строитель кладет кирпич на раствор с прочностью 5 МПа, ошибочно считая, что это 50 МПа. Или конструктор выбирает сталь по твердости HRC, не уточнив, сохраняет ли она свойства при минусовых температурах. Такие просчеты оборачиваются трещинами на стенах, изогнутыми балками и конструкциями, которые не выдерживают расчетных нагрузок.

Единые стандарты и системы единиц измерения могли бы значительно сократить число подобных ошибок и сделать технические документы понятнее. Возможно, в будущем мы придем к единой системе. Но пока инженерам приходится работать с разными системами, сверять и пересчитывать значения.

При этом технический прогресс не стоит на месте: развиваются методы экспресс‑анализа. Ультразвуковые дефектоскопы, магнитные сканеры и портативные твердомеры проверяют прочность, не разрушая детали. А компьютерное моделирование предсказывает поведение материала еще до изготовления прототипа — например, моделирует удар по кузову автомобиля или нагрузку на мост при штормовом ветре.

---

В конечном счете прочность — это основа надежных мостов, безопасных автомобилей и долговечных зданий. А работа с ее показателями — вопрос ответственности и безопасности.
