Почему детали из стали 30ХГСА иногда ломаются без видимых причин? Как добиться идеальной твердости и не получить хрупкую конструкцию? Разбираем, как правильно закаливать, сваривать и обрабатывать сплав, чтобы он служил десятилетиями.
В годы Великой Отечественной войны перед советской авиационной промышленностью стояла острая задача: создать материал, который обеспечит самолетам превосходство в бою. Ученые Всероссийского института авиационных материалов (ВИАМ) блестяще справились с вызовом — они разработали сталь 30ХГСА, вошедшую в историю под именем «хромансиль» (от первых букв легирующих элементов: хрома, марганца и кремния).
Этот сплав стал настоящим технологическим прорывом. По сравнению с прежней хромомолибденовой сталью он продемонстрировал впечатляющий набор преимуществ:
- повышенная твердость и прокаливаемость благодаря хрому,
- устойчивость к ударным нагрузкам и износостойкость за счет марганца,
- высокая ударная вязкость и расширенный температурный диапазон прочности благодаря кремнию.
В итоге получилась уникальная для своего времени сталь: недорогая, прочная и способная выдерживать экстремальные нагрузки. Именно хромансиль помог советским самолетам получить весомое преимущество, а СССР — надолго опередить другие страны в области авиационных материалов.
Сегодня, несмотря на появление более современных сплавов, сталь 30ХГСА по‑прежнему востребована, важно только соблюдать технологические нормы. Без правильной термообработки материал не раскроет своих лучших свойств: деталь может стать хрупкой и разрушиться под нагрузкой. При сварке без предварительного подогрева и последующей термообработки в зоне шва возникают закалочные трещины, а это чревато дорогостоящими переделками, простоями и даже авариями.
Расшифровка маркировки и химический состав
Сталь 30ХГСА относится к среднелегированным конструкционным сталям. Ее химический состав зафиксирован в ГОСТ 4543‑2016:
- углерод — 0,28–0,34%,
- кремний — 0,90–1,20%,
- марганец — 0,80–1,10%,
- хром — 0,80–1,10%.
Такой состав дает стали три ключевых преимущества: высокую прочность, износостойкость и ударную вязкость. Но раскрыть эти качества она может лишь после обязательной термообработки — закалки с последующим отпуском.
Предприятия обязаны соблюдать ГОСТ 4543‑2016, особенно в авиастроении, оборонной промышленности и тяжелом машиностроении. Если не соблюсти нормы, может произойти аварийная ситуация. Например, если в авиационном крепеже окажется завышенное содержание серы, возрастает риск трещин при эксплуатации.
Механические свойства стали 30ХГСА (предел прочности, предел текучести и др.) не зафиксированы в ГОСТе, потому что зависят от режима термообработки и конкретных задач. Поэтому изготовитель и заказчик согласовывают параметры под каждую задачу отдельно.
Например, для авиационного шасси важна ударная вязкость при экстремальных температурах: материал должен не треснуть при посадке. Для валов промышленных редукторов критичен предел текучести, чтобы деталь не деформировалась за годы работы под нагрузкой. В нефтедобыче требуется сопротивление усталости: фланцевые соединения трубопроводов должны выдерживать миллионы циклов перепадов давления без микротрещин.

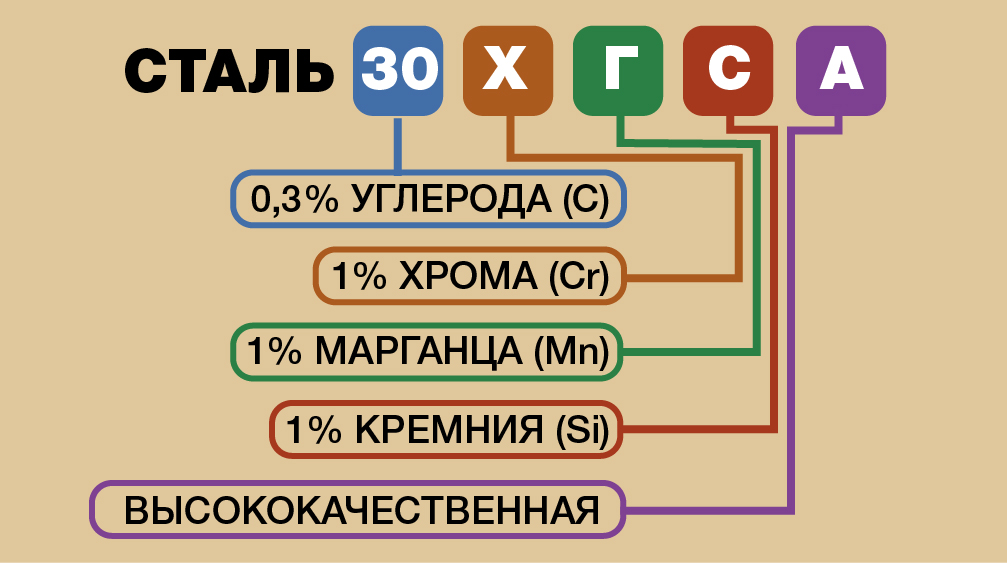

Расшифровка маркировки
| Элемент | Содержание в стали | Почему это важно |
| 30 (углерод) | 0,28–0,34%. Задает прочность и твердость, обеспечивает хорошую прокаливаемость без потери пластичности. | Без оптимального содержания углерода валы и оси в редукторах быстро ломались бы при динамических нагрузках. |
| Х (хром) | 0,8–1,1%. Повышает прокаливаемость, усиливает сопротивление коррозии, сохраняет прочность при высоких температурах. | В элементах шасси самолетов хром помогает выдерживать циклические нагрузки без потери несущей способности. |
| Г (марганец) | 0,8–1,1%. Улучшает прокаливаемость, способствует удалению серы и кислорода из расплава. | При избытке марганца и неправильном нагреве растет зерно в структуре металла — это снижает ударную вязкость. Важно строго соблюдать режимы закалки (особенно для буровых установок). |
| С (кремний) | 0,9–1,2%. Повышает упругость и предел текучести, делает сталь устойчивой к знакопеременным нагрузкам. | В пружинных элементах и рычагах управления кремний помогает сохранить форму при многократных циклах нагружения. При завышенном содержании кремния сталь теряет вязкость. |
| А (признак высокого качества) | Пониженное содержание серы (≤ 0,025%) и фосфора (≤ 0,025%). | Сера вызывает красноломкость (трещины при горячей деформации), фосфор повышает хрупкость при низких температурах. Низкое содержание примесей критично для безопасности деталей авиадвигателей и узлов горной техники. |
Свойства стали
Сталь 30ХГСА раскрывает свой потенциал только после грамотно проведенной термической обработки.
Механические свойства после термической обработки
| Характеристика | Значение | Почему это важно |
| Предел прочности (σв) | ~1080 МПа | Деталь выдерживает экстремальные нагрузки без разрушения. Например, валы и оси в редукторах не деформируются даже при пиковых усилиях. |
| Предел текучести (σ0,2) | ~830 МПа | Материал начинает пластически деформироваться (менять форму) только при очень высоких нагрузках. Критично для элементов шасси самолетов и узлов буровых установок. |
| Относительное удлинение (δ) | ~9% | Сталь не ломается внезапно: при перегрузке сначала заметно деформируется, что дает время заметить проблему. Например, болты буровой установки при чрезмерной затяжке «тянутся», а не лопаются — оператор видит перегрузку по усилию на ключе. |
| Ударная вязкость (KCU) | ~0,5 МДж/м² | Материал успешно сопротивляется ударным нагрузкам. Важно для подвижных элементов: рычаги гидравлической системы экскаватора поглощают энергию резких переключений, а шарнирные соединения шасси самолета демпфируют удары при жесткой посадке. |
| Твердость (HRC) | 45–50 | Поверхности деталей устойчивы к истиранию. Например, направляющие скольжения металлорежущего станка не образуют задиров при перемещении тяжелых узлов, что сохраняет точность позиционирования инструмента. |
Чувствительность к концентраторам напряжений
Несмотря на высокие показатели прочности, сталь 30ХГСА требует внимательного подхода к конструированию деталей. Материал чувствителен к концентраторам напряжений — резким переходам сечений, острым надрезам, отверстиям без скруглений. В таких зонах возникают локальные перенапряжения, которые могут привести к трещинам даже при нагрузках в пределах расчетных.
На заводе из стали 30ХГСА сделали кронштейны для буровой установки. Расчеты показывали: детали выдержат нагрузку. Но в работе кронштейны ломались. Оказалось, причина в отсутствии скруглений в углах пазов. Когда ввели радиуса, детали перестали разрушаться. То есть геометрия деталей так же важна, как и марка стали.
Физические свойства после термической обработки
Устойчивость к низким температурам — одно из ключевых физических свойств стали 30ХГСА. Материал сохраняет работоспособность при охлаждении до –80 °C, что принципиально для техники, которая работает в суровых климатических условиях: карьерных экскаваторов в северных регионах, элементов нефтегазопромыслового оборудования на арктических месторождениях, транспортных средств, эксплуатируемых при экстремально низких температурах. Многие углеродистые стали в таких условиях становятся хрупкими, но не 30ХГСА.
Умеренная коррозионная стойкость означает, что без защитного покрытия сталь подвержена поверхностной коррозии во влажных средах. В морской атмосфере, при контакте с нефтепродуктами или в условиях повышенной влажности ржавчина появляется уже через несколько недель. Поэтому в отраслях, где коррозия — серьезный фактор риска, применяют защитные меры. Цинкование используют для строительных конструкций и крепежа, кадмиевые покрытия — в судостроении, лакокрасочные материалы — для наружных элементов. Хроматирование, например, на производстве буровых замков, увеличивает срок службы изделий в несколько раз.
Термическая и химико‑термическая обработка
Даже небольшие отклонения в режимах нагрева или охлаждения могут испортить сталь 30ХГСА: появятся внутренние напряжения, снизится прочность, возникнут микротрещины.
Термическая обработка
Отжиг проводят при 750–780 °C с медленным охлаждением в печи. Это снимает внутренние напряжения и делает материал податливее для дальнейшей обработки.
Нормализация предполагает нагрев металла до 800–850 °C, выдержку в течение 10–20 минут и охлаждение на воздухе. В результате структура становится мелкозернистой, а сталь — более пластичной и ударно‑вязкой.
Закалка заключается в нагреве стали до 830–880 °C с последующим быстрым охлаждением в масле. В этот момент аустенит превращается в мартенсит: материал резко набирает твердость и прочность, однако одновременно возрастает и хрупкость.
Отпуск — завершающий этап, при котором температура и время выдержки зависят от назначения детали. Для пружин, где критична высокая твердость и прочность, выбирают низкий отпуск — до 200–250 °C. Для силовых элементов, которые испытывают комплексные нагрузки, подходит средний отпуск — 450–550 °C. Он делает материал одновременно прочным и вязким.
Высокий отпуск (550–600 °C) нужен для деталей, которые подвергаются ударным нагрузкам. После такой обработки крайне важно оперативно охладить изделие, погрузив его в воду или масло. Если пренебречь этим требованием и дать детали остыть на воздухе, может развиться отпускная хрупкость.
Однако здесь есть важное исключение: для крупногабаритных деталей резкое охлаждение чревато обратным эффектом. Из‑за быстрого перепада температур в массивных заготовках возникают внутренние напряжения, которые могут привести к деформациям или трещинам. Поэтому при работе с деталями больших сечений режим охлаждения важно особенно тщательно подобрать режим, учесть габариты и форму изделий.
Химико-термическая обработка
Чтобы сделать поверхность детали более прочной, применяют химико‑термические методы — цементацию и азотирование.
Цементация делает деталь твердой снаружи, но пластичной внутри. Чтобы этого добиться, нужно насытить поверхность детали углеродом, а потом закалить. В результате наружный слой становится сверхтвердым, а внутренняя часть сохраняет пластичность. Этот метод часто используют для деталей с ударными и переменными нагрузками — например, зубчатых колес и шлицевых валов.
Азотирование нужно для того же, только здесь вместо углерода берут азот. Это повышает твердость и сопротивление усталости. Азотирование актуально для деталей, которые работают в условиях трения — например, для штоков гидроцилиндров.
Что нужно знать об обрабатываемости
В отожженном состоянии до закалки сталь 30ХГСА легко обрабатывать механически: ее можно фрезеровать, точить, сверлить без чрезмерного износа инструмента. Однако после закалки материал становится твердым, поэтому приходится использовать более прочные режущие пластины, снижать скорости резания и усиленно охлаждать зоны реза. Поэтому геометрически сложные детали изготавливают до закалки, а потом уже закаливают.
Так, чтобы сделать закаленный вал, сначала используют отоженную («мягкую») сталь — режут, фрезеруют, сверлят. А затем уже закаляют и отпускают, чтобы деталь стала прочной, а в конце шлифуют.
В каких отраслях используют сталь 30ХГСА
Сталь 30ХГСА используют во многих отраслях, потому что она прочная, не ломается от ударов, выдерживает повторяющиеся нагрузки и равномерно твердеет по всей толщине детали после закалки.
В авиационной и аэрокосмической промышленности из нее изготавливают силовые элементы планера — детали, которые удерживают конструкцию самолета при перегрузках и турбулентности. Детали шасси, выполненные из этой стали, выдерживают жесткие посадки: они не гнутся и не трескаются даже при приземлении на неровную полосу. Высокопрочные болты и шпильки из 30ХГСА скрепляют узлы, от которых зависит безопасность полета; их усталостная прочность гарантирует, что соединение не ослабеет после тысяч циклов нагрузки.
В машиностроении сталь отлично выдерживает переменные нагрузки. Так, промышленный станок работает в непростом режиме «старт‑стоп», и его мощность то резко возрастает, то падает. В таких условиях ответственные валы в редукторах не деформируются и продолжают работать как положено. Оси из этой стали в тяжелой технике сохраняют свою геометрию, не изгибаются и не теряют форму, даже если самосвалы перевозят многотонные грузы по пересеченной местности. А штоки гидроцилиндров не истираются даже после миллионов циклов движения.
В нефтегазовой отрасли, например, соединения шнеков и другие элементы бурового инструмента постоянно сталкиваются с твердыми породами, но не ломаются: материал поглощает ударные нагрузки и не трескается. Штоки насосов, которые перекачивают нефть и газ, даже при колоссальном давлении в сотни атмосфер остаются герметичными. Это исключает утечки и обеспечивает бесперебойную работу оборудования.
В пружинном производстве рессоры в подвесках тяжелой техники — грузовиков и строительных машин — сохраняют форму даже после многих месяцев эксплуатации. Они постоянно сжимаются и растягиваются, но благодаря высокой усталостной прочности не «садятся». А пружины в промышленном оборудовании — скажем, в прессах — работают в режиме циклических нагрузок, но сохраняют упругость. Дело в обработке: после низкого отпуска они обретают оптимальное сочетание твердости и пластичности. Благодаря этому пружины не лопаются даже при резком ударе.
В производстве ударного инструмента сталь 30ХГСА гарантирует безопасность и долговечность. Возьмем, к примеру, зубила для рубки металла. Они постоянно подвергаются мощным ударам кувалдой, но не крошатся. Более того, их рабочая кромка остается острой даже после сотен операций.
То же самое можно сказать о кернах для разметки твердых поверхностей. При сильных ударах они не деформируются: сталь грамотно распределяет энергию удара и не дает трещинам появиться у основания.
Как правильно сваривать 30ХГСА и не превратить прочность в слабость
Сварка стали 30ХГСА осложнена ее химическим составом: легирующие элементы (хром, марганец, кремний) при быстром охлаждении формируют в зоне шва закалочные структуры — чрезмерно твердые и хрупкие участки, которые могут привести к разрушению конструкции.
Почему возникают сложности
При сварке металл подвергается экстремальному нагреву — температура в зоне соединения порой превышает 1000 °C. Из-за этого в области шва и в околошовной зоне кристаллическая решетка меняется: аустенит перерождается в мартенсит, и углерод как бы «запирается» внутри новой кристаллической решетки.
В результате этого процесса в металле возникают внутренние напряжения, а сама структура становится твердой и хрупкой одновременно. Даже небольшие остаточные напряжения, которые появляются из‑за неравномерного нагрева, способны привести к образованию трещин. Особенно высок риск в двух случаях:
- при работе с толстыми заготовками, где температурные градиенты выражены сильнее;
- при многопроходной сварке, когда металл многократно подвергается тепловому воздействию.
Как избежать проблем со сваркой
Чтобы получить надежное сварное соединение, важно последовательно выполнить несколько технологических этапов.
Подготовка. Сначала деталь предварительно подогревают до температуры 200–300 °C, чтобы сгладить резкий перепад температур между зоной будущего шва и остальным металлом. В результате металл остывает медленнее, и хрупкие мартенситные структуры не образуются.
Сварка. Очень важно поддерживать температуру в том же диапазоне — 200–300 °C. Для этого применяют сопутствующий подогрев. Он особенно необходим при работе с протяженными швами или деталями сложной формы: такие конструкции сильнее подвержены неравномерному нагреву и охлаждению, а подогрев помогает стабилизировать процесс.
Термическая обработка. Деталь нагревают до 600–650 °C, выдерживают 1–2 часа, а затем медленно охлаждают. Эта процедура решает сразу несколько задач: снимает остаточные напряжения, которые неизбежно возникают при сварке, возвращает металлу пластичность и выравнивает его структуру по всему сечению шва. В итоге соединение становится прочным и устойчивым к нагрузкам.
Очень важно правильно выбрать сварочные материалы. Электроды или проволока должны содержать минимум водорода, чтобы снизить риск образования пор и трещин. Кроме того, их легирующий состав должен быть близок к составу основного металла. Это поможет добиться однородности шва и избежать слабых мест на границе соединения.
Когда сварка нецелесообразна
Если деталь работает в условиях знакопеременных нагрузок (например, вал редуктора или рычаг управления), сварной шов становится слабым местом — его усталостная прочность ниже, чем у цельнометаллической заготовки. В таких случаях применяют болтовые или шпилечные соединения, фланцевые соединения либо методы наплавки вместо сварки.
Например, в авиастроении силовые кронштейны чаще изготавливают цельноковаными, чтобы исключить риск разрушения по шву при циклических нагрузках. В нефтегазовой отрасли трубы для высоконапорных систем соединяют фланцами, чтобы избежать трещин в зоне термического влияния.
Как технолог по обработке металлов резанием, конструктор опытного дизельного КБ на ПО «Звезда» (Санкт‑Петербург) и директор судостроительного завода, могу поделиться практическим опытом работы со сталью 30ХГСА.
Этот материал мы применяли в узлах, где критически важно сочетание прочности и упругости. Например:
— в зубчатых колесах с крупным модулем для низко‑ и среднескоростных редукторов. После закалки и шлифовки мы проводили азотирование зубьев — это заметно повышало износостойкость поверхности;
— в торсионных передачах без ударных нагрузок (отмечу: не в торсионных валах подвески автомобилей и гусеничной техники);
— в поковках гребных валов;
— в двигателях — для изготовления поршневых и шатунных пальцев на низко‑ и среднеоборотных дизелях. Здесь тоже применяли азотирование рабочей поверхности, чтобы увеличить срок службы деталей.
При этом мы принципиально не использовали сталь 30ХГСА для сварных конструкций. В таких случаях риск образования трещин и снижения прочности слишком высок, даже при строгом соблюдении технологии.
Аналоги сплава
Российские аналоги
Сталь 40Х прочнее и лучше прокаливается, чем 30ХГСА; ее поверхностный слой при закалке становится особенно твердым. Однако у нее ниже вязкость, поэтому для деталей с ударными нагрузками (например, рычагов) предпочтительнее 30ХГСА. Сталь 40Х подходит для валов, где критичны твердость поверхности и глубина закаленного слоя.
Сталь 38ХА по свойствам близка к 30ХГСА, но дешевле. Она подходит для задач, где нужны близкие прочностные характеристики. Тем не менее в особо ответственных узлах (например, авиационных креплениях) чаще выбирают 30ХГСА из‑за более предсказуемого поведения при циклических нагрузках.
Сталь 35ХГСА чуть прочнее 30ХГСА, но обладает меньшей пластичностью. Она подходит для деталей, которые выдерживают высокие статические нагрузки без деформации. Однако для элементов шасси больше подойдет 30ХГСА: она будет хорошо «поглощать» удары за счет лучшей вязкости.
Давайте знакомиться
Наш Telegram-канал — это живой блог, где пишет вся команда проекта. У постов есть авторы, и эти авторы будут рады вашим комментариям.
Зарубежные аналоги
AISI 4130 (США) содержит чуть меньше кремния, но в целом у нее схожий профиль свойств. Ее используют в авиации, космосе и производстве спортивного инвентаря (велосипеды, гольф‑клюшки, коньки).
Марка 30CrMo4 (Германия) отличается прочностью и технологичностью, хорошо сваривается. Она подходит для сложных деталей в промышленности и строительстве — например, мощных прессов для штамповки металла, опорных балок мостов, элементов кранов.
30CrMnSiA (Китай) практически полностью соответствует 30ХГСА по составу и механическим характеристикам, что удобно для российско‑китайских совместных проектов.
30ХГСА остается востребованной прежде всего из‑за высокой усталостной прочности: детали не ломаются после тысяч циклов нагрузки. Кроме того, свойства стали предсказуемы после термообработки — инженер точно знает, какую твердость и вязкость получит после закалки и отпуска. Технологии обработки отработаны, поэтому не нужно подбирать экзотические электроды или специнструмент. Наконец, сталь предлагает оптимальное соотношение цены и качества.
Практические советы и частые ошибки при работе со сталью 30ХГСА
Не следует пропускать отжиг перед сложной механической обработкой. Отжиг при 750–780 °C снимает внутренние напряжения и делает материал податливее. После отжига фрезеровка и сверление проходят ровно, без сколов, а деталь получается точной по размерам.
Важно внимательно следить за температурой и временем отпуска. Для пружины подойдет нагрев до 200 °C с выдержкой 1 час — тогда деталь останется жесткой. Для вала, который должен выдерживать удары, лучше выбрать нагрев до 550 °C с выдержкой 2 часа, чтобы достичь нужной прочности и вязкости. Из-за ошибок в режиме деталь либо треснет при нагрузке, либо быстро износится.
Типичные ошибки и их последствия
Ошибка 1: использовать сталь без последующей термообработки. Суть ошибки заключается в том, что детали (например, крепежные пластины) вырезают из «сырой» стали 30ХГСА, но пропускают этапы закалки и отпуска. Это приводит к тому, что прочность оказывается в 2–3 раза ниже возможной: болты не держат нагрузку, соединения расшатываются при вибрации. В результате на стройплощадке такие пластины могут не выдержать веса конструкции, и придется менять весь узел.
Ошибка 2: игнорировать риск отпускной хрупкости. Если после высокого отпуска (550–600 °C) деталь охлаждают на воздухе, в структуре металла появляются хрупкие зоны. Внешне деталь выглядит нормально (твердость в норме, поверхность гладкая), но при ударной нагрузке ломается внезапно, подобно стеклу.
Например, оси в тяжелой технике выдержат статическую нагрузку, но треснут при резком торможении.
Ошибка 3: сваривать без подогрева. Если начать сварку «на холодную», без предварительного подогрева, в зоне шва образуется мартенсит — сверхтвердый, но хрупкий материал. Даже аккуратная сварка дает трещины, которые растут при эксплуатации. Например, в буровом оборудовании такой шов может лопнуть при встрече с твердой породой — колонна застрянет в скважине.
Чтобы избежать подобных проблем, следует придерживаться трех ключевых правил. Во‑первых, нужно планировать термообработку заранее: режим закалки и отпуска необходимо продумать еще на этапе проектирования и не оставлять эти операции «на потом». Во‑вторых, важно контролировать температуру. Для этого используют пирометры или термопары, поскольку отклонение на 20–30 °C способно изменить свойства стали. В‑третьих, не стоит экономить на подготовке к сварке: подогрев перед сваркой и последующий отпуск займут время, но сэкономят средства на замене разрушенных деталей.
Сталь 30ХГСА появилась почти 90 лет назад, но ее всё еще используют для ответственных силовых конструкций в авиации, машиностроении, нефтегазовой отрасли и оборонной промышленности. Дело в продуманном легировании: хром, марганец и кремний обеспечивают высокую прочность, ударную вязкость, износостойкость, предсказуемое поведение при механической и термообработке, а также относительно доступную стоимость.
Безусловно, у этой стали есть и ограничения. Она требует строгого соблюдения режимов термообработки, чувствительна к концентраторам напряжений, непросто сваривается и требует защитных покрытий от коррозии. Но, если соблюдать режимы сварки, механической и термообработки, 30ХГСА станет надежным материалом для ответственных конструкций. Даже новые сплавы не всегда превосходят эту сталь по совокупности характеристик.
