Как разобраться в марках углеродистых сталей и подобрать подходящий под задачу материал

Качество углеродистой стали напрямую влияет на прочность и долговечность изделия. Эта статья — несложный гид по маркировке. Объясняем, что значат буквы «Ст», «У» и индексы «сп», «пс», «кп», сколько углерода в стали разных марок и как примеси серы и фосфора меняют свойства сплава. Вы узнаете, какую сталь выбрать для каркаса, вала станка или зубила, и как проверить соответствие ГОСТ без лабораторных тестов.

Качество углеродистой стали напрямую зависит от ее маркировки, хотя внешне разные марки практически никак не отличаются, но в эксплуатации ведут себя совершенно по-разному. Поэтому очень важно понимать маркировки стали. Менеджеру по закупкам это поможет уложиться в бюджет и не потерять в качестве, инженеру-конструктору — рассчитать прочность, сварщику — предсказать поведение материала под горелкой, а начальнику производства — определиться между «крутой» сталью и сталью попроще. Короче говоря, понимание маркировки поможет выбрать конкретную сталь под конкретную задачу.

Почему у марок стали такие разные цены

Потому что цена зависит от того, сколько в стали вредных примесей. Чем их меньше — тем сталь прочнее, а значит, и дороже. К примеру, Ст3 продают по цене в полтора раза ниже, чем сталь 45, потому что в ней больше примесей, а значит её характеристики менее стабильны.

Так, если вы делаете стальные каркасы для временных складов, где будет храниться что-то до 50 кг, не нужно переплачивать за избыточную прочность — Ст3 тут будет достаточно.

А вот если вы производите станки или инструменты, выбирайте сталь с высоким содержанием углерода. Они твердые и отлично держат заточку. Например, ножницы по металлу из стали У8 (0,75–0,84% C) порежут десятки метров 3-мм листа без затупления. А такие же ножницы из стали Ст3 (0,14–0,22% C) сомкнутся после первого же раза.

Но это не значит, что низкоуглеродистые стали хуже. Опять же: всё зависит от задачи. Чем меньше углерода, тем легче сталь гнуть и штамповать. Поэтому, если вы, например, производитель мебели, и вам нужно сделать кронштейны сложной формы для стеллажей, выбирайте низкоуглеродистые стали. Так, сталь 20 (0,17–0,24% C) гнется легко, без трещин, и идеально подходит для штамповки.

А еще низкоуглеродистые стали легко свариваются. Поэтому, если вам нужно, например, сварить ограду, берите Ст3сп — вы справитесь обычным электродом без подогрева и получите прочный ровный шов. А вот если сделать то же самое с каркасом из стали 45, в швах появятся трещины (а чтобы не появились, нужно возиться с дополнительным подогревом).

Не переплачивайте за сталь для забора и не экономьте на стали для оснастки.

Состав и свойства углеродистых сталей

В основе любой углеродистой стали лежит 97–99,5% железа. Как видно, для добавок остается совсем немного места, при этом разница в долю процента может кардинально изменить свойства стали.

Углерод (обозначается латинской C) — основная добавка, которая определяет, будет сталь мягкой и податливой или твердой и прочной.

Низкоуглеродистые стали содержат от 0,05 до 0,25% углерода. Это самые мягкие и податливые сплавы. Их используют, например, для изготовления корпусов электрощитов и кронштейнов навесных фасадов. Такой материал легко гнется на гибочном станке без трещин, а сварщики соединяют детали без предварительного подогрева, и шов всё равно получается ровным и прочным. Но низкоуглеродистые стали не подходят для ударных нагрузок: если ударить по ним кувалдой, они деформируются.

Среднеуглеродистые стали содержат от 0,26 до 0,6% углерода. Такие материалы довольно пластичные до термообработки, их легко обрабатывать механически. Но после термообработки их пластичность снижается, зато прочность вырастает в 1,5–2 раза. Например, если до закалки ось конвейера выдерживала нагрузку в три тонны, то после закалки выдержит все пять. Это позволяет производителям использовать более компактные детали без потери надежности. Поэтому на машиностроительных заводах из стали 45 делают оси конвейеров и рычаги прессов.

Высокоуглеродистые стали содержат от 0,61 до 2% углерода. Это самые твердые и износостойкие стали. Из них можно делать, например, зубила или ножницы по металлу. После закалки кромка зубила режет сталь толщиной 5 мм сотни раз и не затупляется. Но если ударить по такому зубилу кувалдой с размаху, оно может треснуть, потому что чем выше твердость стали, тем выше ее хрупкость.

Помимо углерода, который добавляют в сталь целенаправленно, в ней есть и постоянные примеси, которые попадают в сплав вместе с рудой или в процессе выплавки при взаимодействии с флюсами, огнеупорами и атмосферой печи.

Марганец (Mn) и кремний (Si) в стали могут выступать и как постоянные (технологические) примеси, и как легирующие элементы. Всё зависит от их количества и цели введения в сплав.

В большинстве углеродистых сталей марганец (до 0,8%) и кремний (до 0,4%) присутствуют изначально: они переходят в металл из руды и других шихтовых материалов в процессе выплавки. В таких концентрациях их считают постоянными примесями. Они выполняют технологическую роль: марганец связывает серу, снижая красноломкость стали, а кремний помогает удалить кислород, делая структуру металла однороднее.

Но, если марганец или кремний вводят в повышенных количествах специально, чтобы изменить свойства стали, они становятся легирующими элементами. Так, при содержании марганца свыше 1% сталь становится прочнее и износостойчевее (например, марки 15Г, 20Г), а при концентрации кремния 1,4–1,8% металл приобретает высокую упругость и идет на пружины и рессоры (например, сталь 60С2А). В маркировке легированных сталей эти элементы обозначают буквами «Г» (марганец) и «С» (кремний).

Сера (S) и фосфор (P) — постоянные, неизбежные примеси в стали. Их не добавляют целенаправленно: они попадают в металл из железной руды на этапе выплавки, а полностью удалить их технологически сложно. Поэтому в любой углеродистой стали эти элементы присутствуют всегда, но в строго ограниченных количествах. Их содержание жестко регламентируют стандарты (например, ГОСТ 380-2005 или ГОСТ 1050-2013).

Оба элемента считаются вредными для свойств стали. Сера (обычно не более 0,015–0,050%) повышает хрупкость металла при высоких температурах. Это явление называют красноломкостью. Из‑за серы сталь хуже поддается горячей обработке давлением и сложнее сваривается. Фосфор (как правило, не выше 0,025–0,040%) снижает ударную вязкость и делает материал хрупким при нормальных и пониженных температурах (это называется хладноломкость).

При этом небольшие концентрации серы и фосфора допустимы: стандарты устанавливают их предельные значения так, чтобы минимизировать негативное влияние на свойства стали, сохраняя экономическую целесообразность производства. В подавляющем большинстве углеродистых сталей эти элементы не рассматриваются как добавки — это именно неизбежные примеси, присутствие которых необходимо строго контролировать.

Чем меньше серы и фосфора, тем выше качество стали и и тем дороже ее производство. Стали обыкновенного качества содержат больше серы (до 0,06%) и фосфора (до 0,07%). Они недороги, хорошо поддаются сварке и механической обработке, но уступают в прочности. Их используют для строительных конструкций, ограждений, корпусов, слабонагруженных деталей, листового и фасонного проката массового назначения.

Качественные стали имеют пониженное содержание серы (не более 0,04%) и фосфора (не более 0,035%). За счет чистоты они прочнее, лучше штампуются и профилируются, обладают повышенной коррозионной стойкостью. Из них делают ответственные детали машин и механизмов: валы, рычаги, рессоры, подшипники, режущие инструменты.

Высококачественные стали содержат еще меньше серы и фосфора (не более 0,025% каждого). Их выплавляют в электропечах, чтобы добиться высокой чистоты по неметаллическим включениям и газам. Такие стали выдерживают значительные нагрузки, отличаются длительным сроком службы и применяются для особо ответственных деталей.

Особовысококачественные стали (с содержанием серы не более 0,015%, фосфора — не более 0,025%) получают методами электрошлакового или вакуумно‑дугового переплава. Они практически не содержат примесей, обладают максимальной прочностью и используются в авиационной, космической, атомной промышленности и криогенных установках.

Как расшифровать марку стали

На металлических заготовках пишут странные сочетания букв и цифр — например, Ст3сп, сталь 45, У8. Это что-то вроде кода, который сообщает, из чего сделан металл и для чего его лучше использовать.

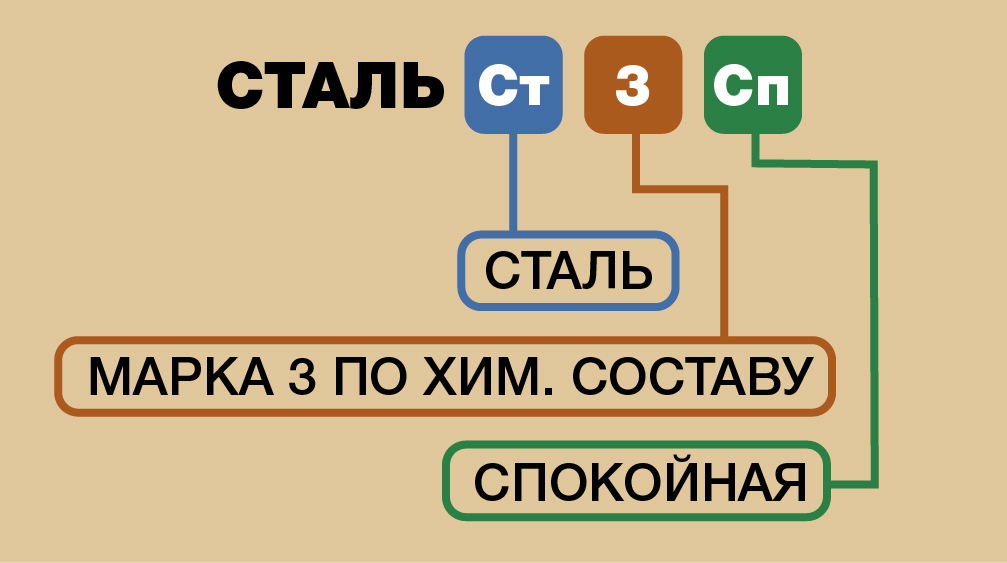

Ст + число = сталь обыкновенного качества

«Ст» значит сталь, а число после — много ли в ней углерода. Например, Ст0, Ст1, Ст2, Ст3 и так далее. Имейте в виду, что цифры после букв не показывают процент углерода, это условный номер марки. Но закономерность есть: чем выше число, тем больше углерода в стали и тем она прочнее.

Так, Ст0 почти не содержит углерода, его там не более 0,23%, поэтому этот сплав мягкий и податливый. Его берут, например, для обшивки вагонов или временных ограждений: там не нужна высокая прочность, зато важна простота обработки. А вот в Ст6 углерода побольше, 0,38–0,49%, поэтому она заметно прочнее, но и хрупче. Такую сталь используют для осей станков, потому что в станках детали должны держать нагрузку, но не испытывают ударных воздействий.

Еще в маркировке встречаются буквы в конце — «кп», «пс» или «сп». Они показывают степень раскисления, то есть насколько хорошо из расплава удалили кислород. Это влияет на структуру металла и его поведение при сварке или гибке.

Кипящая сталь («кп») получила такое название, потому что она бурно выделяет газ при остывании. Ее раскисляют только марганцем, и то делают это не полностью. Перед разливкой в металле остается много кислорода. Когда сталь начинает застывать, кислород взаимодействует с углеродом, и образуется газ монооксид углерода (CO). Он активно выделяется в виде пузырьков: поверхность расплава словно кипит, появляются пузыри и искры. Отсюда и название.

Из‑за такого «кипения» структура стали получается неоднородной: в слитке остаются газовые пузыри, а химические элементы распределяются неравномерно. Поэтому кипящая сталь дешевле, но и свойства у нее скромнее — она хрупковата, плохо сваривается, быстрее корродирует. Зато она пластична и подходит для недорогих изделий — например, ограждений, поддонов, обшивки вагонов.

Спокойная сталь («сп») совсем другая. Ее раскисляют сразу тремя элементами — марганцем, кремнием и алюминием. Благодаря этому почти весь кислород удаляется еще до начала затвердевания.

В результате получается плотная, однородная структура без газовых раковин. Такая сталь прочная, вязкая, хорошо сваривается и устойчива к ударным нагрузкам. Ее используют для мостов, кранов, несущих конструкций, сварных балок. Например, марка Ст3сп — один из самых популярных материалов в строительстве.

Полуспокойная сталь («пс») — это промежуточный вариант между двумя предыдущими. Ее раскисляют частично: добавляют меньше раскислителей, чем для спокойной стали, но больше, чем для кипящей. При затвердевании выделяется некоторое количество газа, но пузырьки мелкие и их немного — активного «кипения», как у кипящей стали, нет.

По свойствам полуспокойная сталь ближе к спокойной: структура достаточно однородная, прочность хорошая, а цена ниже. Поэтому ее часто используют как более доступную замену спокойной стали — например, для крепежа, каркасов зданий, деталей, которые не испытывают экстремальных нагрузок.

Сталь + число = качественная конструкционная сталь

Числа в названии качественных конструкционных сталей (например, сталь 08, 10, 20, 35, 45, 60 и т. д.) обозначают среднее содержание углерода в сотых долях процента. Это ключевая характеристика: именно углерод в значительной степени определяет механические свойства металла — прочность, твердость, пластичность и возможность упрочнения путем термообработки.

На примерах будет понятнее:

Сталь 08 содержит около 0,08% углерода. Это мягкий, пластичный материал. Он легко штампуется и сваривается. Его используют для изготовления кузовных деталей, кожухов, декоративных элементов — то есть изделий, которые не испытывают высоких нагрузок.

Сталь 20 содержит где-то 0,20% углерода. Она уже прочнее и подходит для деталей, работающих при умеренных нагрузках: труб, болтов, осей конвейеров, крепежа. Металл достаточно пластичен, чтобы его можно было гнуть и сваривать, но при этом он держит форму лучше, чем сталь 08.

Сталь 45 содержит примерно 0,45% углерода. Благодаря повышенному содержанию углерода она хорошо поддается закалке, то есть после термообработки ее твердость резко возрастает. Из такой стали делают валы, шестерни, шпиндели станков — детали, которые испытывают серьезные нагрузки на изгиб и трение.

Сталь 60 с 0,60% углерода еще прочнее, но уже менее пластична. Ее берут для зубчатых колес, шестерен, шпинделей, валов, осей, поршней — то есть для деталей, где важна способность выдерживать длительные циклические нагрузки.

У + число = инструментальная сталь

Буква «У» в маркировке инструментальных сталей означает «углеродистая». Числа, которые идут после буквы «У» (например, У7, У8, У10, У12), показывают содержание углерода в десятых долях процента. Чем выше число, тем больше углерода в стали — а значит, она тверже и лучше держит заточку после закалки (но у нее низкая пластичность и ударная вязкость).

Давайте на примерах:

У7 (0,7% C) и У8 (0,8% C) — стали с относительно невысокой твердостью. Их берут для инструментов, которые испытывают ударные нагрузки, но не требуют сверхтвердой режущей кромки.

У9 (0,9% C) и У10 (1,0% C) — более твердые и износостойкие. Подходят для инструментов с повышенными требованиями к режущей способности: резцов, ножовочных полотен, метчиков, ножниц по металлу. Такие стали хорошо держат заточку и справляются с обработкой мягких металлов и древесины.

У11 (1,1% C) и У12 (1,2% C) — высокоуглеродистые стали с максимальной твердостью и устойчивостью к истиранию. Из них изготавливают высокоточный и нагруженный инструмент: штампы, пробойники, напильники, сверла для работы с мягкими материалами. Они долго не затупляются, но требуют аккуратного обращения, потому что при сильных ударах могут треснуть.

Если в конце маркировки есть еще и буква «А» (например, У8А, У10А), это значит, что сталь высококачественная, то есть в ней снижено содержание вредных примесей — серы и фосфора. Благодаря этому материал становится еще прочнее и надежнее.

Подбираем сталь под конкретную задачу

Допустим, вы мастер или инженер, и вам нужно подобрать сталь для разных задач. Давайте разбираться, что для чего подойдет.

Задача 1: сварить каркас теплицы

Вам нужно сделать прочный каркас, который не треснет при сварке и выдержит снег зимой. Здесь важнее всего хорошая свариваемость. Если взять сталь с высоким содержанием углерода, швы могут пойти трещинами, и вся конструкция потеряет прочность.

Можно взять Ст3сп или сталь 20. В них углерода не больше 0,25%, поэтому металл легко сваривается без дефектов. Да, по отдельности эти листы не такие прочные, как высокоуглеродистые марки, но вы компенсируете это толщиной материала. В итоге получите надежный и недорогой каркас: теплица простоит несколько сезонов, а затраты на материалы останутся умеренными.

Задача 2: изготовить вал редуктора для станка

Вал крутится на высоких оборотах и испытывает ударные нагрузки. Если поставить неподходящую сталь, деталь быстро износится или сломается, станок встанет, а ремонт обойдется дорого.

Здесь подойдет сталь 45 с содержанием углерода 0,45%. Она отлично поддается закалке токами высокой частоты (ТВЧ). После обработки поверхность вала становится твердой, а сердцевина остается вязкой. Благодаря такому сочетанию вал прослужит в три раза дольше, чем из стали 20. Так вы экономите на замене деталей и избегаете простоев производства.

Задача 3: сделать болты для крепления панелей

Если сталь будет слишком твердой, болты сломаются при установке. Если слишком мягкой — не удержат конструкцию.

Для простых болтов возьмите Ст2 или сталь 08. В них всего 0,08–0,12% углерода, поэтому металл пластичный: вы без проблем высадите головку болта, и она не потрескается.

Если же болты нужны для ответственного соединения (например, в несущей конструкции), выбирайте сталь 35 и проводите термообработку. После закалки она даст класс прочности 8.8 — такие болты выдержат серьезные нагрузки.

Задача 4: выковать зубило для рубки металла

Зубило должно не тупиться при работе и не трескаться от ударов: если кромка инструмента сразу затупится или отколется, работа встанет.

Идеальный вариант — У8. После закалки кромка зубила держит заточку, а сам инструмент не ломается благодаря хорошей ударной вязкости.

А что будет, если взять для этой задачи, например, Ст3? У нее мало углерода, поэтому металл мягкий. После первого же удара зубило сомнется, как пластилин. Вы потеряете время, испортите заготовку и потратитесь на новый инструмент.

Ошибки при выборе стали, или как не заплатить дважды

Давайте на минуту представим, что мы неверно решили задачи выше и выбрали неподходящие марки стали: после сварки теплицы швы потрескались, вал станка вышел из строя через неделю, болты ничего не держат, а зубило смялось. Теперь нам нужно разобраться в причинах ошибок. Благо, они у всех плюс-минус одинаковые.

Путаница на складе

Банально: вы заказали сталь 20 для теплицы, а поставщик по ошибке отгрузил сталь 45. На вид они одинаковые, отличить без проверки невозможно. Но заказчик не обрадуется.

В стали 45 углерода в два раза больше, чем в стали 20. При сварке избыток углерода провоцирует образование трещин в швах: металл становится слишком жестким, не успевает «подстроиться» под температурные деформации. В итоге теплица получится прочнее, чем нужно, но на 30% дороже, да еще и с дефектами, которые придется исправлять.

Чтобы проверить, что перед вами нужная сталь, используйте три простых способа:

• Посмотрите на искры при заточке на наждаке. Низкоуглеродистая сталь (как сталь 20) дает длинные светлые искры, почти без разветвлений. Высокоуглеродистая (сталь 45) — короткие, густые, с яркими «звездочками» на концах.
• Проверьте твердость. Например, сталь У8 после закалки настолько твердая, что легко царапает стекло. А вот Ст3 с ее низким содержанием углерода оставит на стекле лишь слабый след или не оставит его вовсе.
• Сверьтесь с биркой на пачке. Там указаны марка стали, ГОСТ и номер партии. Это самый надежный способ — не пренебрегайте им, даже если визуально всё выглядит нормально.

Глупая экономия

Иногда заказчики пытаются сэкономить и используют дешевую сталь для прочных конструкций. Но скупой платит дважды.

Допустим, вы изготовили молотки из стали 20. Углерода в ней всего 0,20%, металл мягкий. После первых ударов боек сомнется, а ручка треснет. Инструмент прослужит неделю вместо положенного года. И вы не сэкономите, а потратите еще больше, потому что всё придется переделывать.

Другой пример: мост из стали У8. В ней 0,8% углерода: сталь твердая, но хрупкая. Вибрации от проезжающих машин создадут микротрещины в сварных швах, и рано или поздно конструкция обрушится. Здесь экономия на материале может стоить не только денег, но и человеческих жизней.

Или: вал насоса из Ст3. Низкоуглеродистая Ст3 (0,14–0,22% C) не выдержит постоянного трения. Вал износится за месяц, линия остановится, и простой обойдется в сотни тысяч рублей. Лучше сразу взять более дорогую сталь 45 и закалить ее: она прослужит в три раза дольше.

Игнорирование степени раскисления

Допустим, вы заказали Ст3кп для несущей балки. Это кипящая сталь с неоднородной структурой. В одном месте она прочная, в другом пористая, с пузырьками газа. При нагрузке балка прогнется или треснет в слабом месте.

Спокойная сталь Ст3сп стоит дороже, но дает равномерную прочность по всей длине. Кислород удален полностью, структура однородная. Такая балка выдержит расчетную нагрузку.

Неправильно подобранные зарубежные аналоги

Ситуация: вы нашли в каком-то каталоге дешевую сталь C45 (стандарт DIN) и решили, что это полный аналог российской стали 45. Маркировка похожа, цена ниже — кажется, удача! Но стандарты могут различаться по ключевым параметрам:

• допустимому содержанию серы и фосфора (в C45 их может быть больше, и это снизит ударную вязкость);
• требованиям к механическим свойствам после термообработки (закалка может дать не те показатели твердости);
• методам испытаний (в Европе и России проверяют прочность по‑разному).

Деталь из импортной стали может треснуть при закалке, хотя по маркировке всё совпадает. Перед заказом сверяйтесь с таблицами соответствия и запрашивайте сертификаты у поставщика. Потратьте немного времени на проверку, чтобы потом не переделывать партию деталей.

Качество углеродистой стали зависит от ее свойств, а не цены

Когда вы покупаете автомобиль, вы же не берете первый попавшийся, а смотрите на мощность двигателя, расход топлива, тип кузова — и так далее и так далее. Сталь требует такого же подхода. Когда выбираете марку стали, продумайте буквально всё:

1. Для начала четко определите задачу. Что будет делать эта деталь? Держать вес? Вращаться на высоких оборотах? Подвергаться ударам? От этого зависит содержание углерода. Для сварки и крепежа берите низкоуглеродистые марки (до 0,25% C), для нагруженных узлов — среднеуглеродистые (0,26–0,6% C), для инструмента — высокоуглеродистые (свыше 0,6% C).
2. Прочитайте маркировку:
   • «Ст» — для массовых конструкций (Ст3сп, Ст2пс);
   • просто цифры — для ответственных деталей (сталь 35, 45);
   • «У» — для инструмента (У8, У10);
   • буквы «сп», «пс», «кп» — показывают степень раскисления (однородность структуры).
3. Сверьтесь с документами. Не стесняйтесь просить сертификат у поставщика. Бумаги подтвердят, что сталь соответствует вашим требованиям.
4. Если сомневаетесь — проконсультируйтесь. Металлурги или опытные инженеры помогут подобрать марку под вашу задачу.

---

Ориентируйтесь не только на цену, но и полное обозначение марки стали, чтобы получить материал с нужными для вашей задачи свойствами.
